簡單介紹K60時鐘模塊

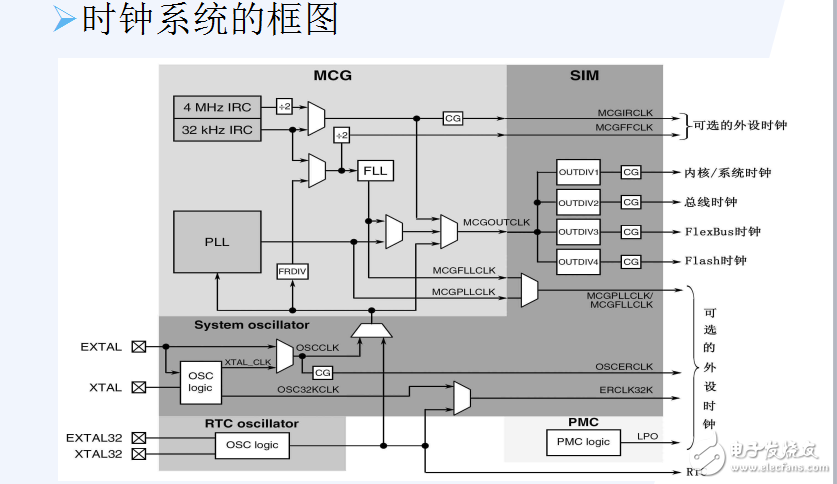

系統時鐘組成
K60芯片的時鐘系統由振蕩器（OSC）、實時振蕩器（RTC OSC）、多功能時鐘發生器，MCG）、系統集成模塊（SIM）和電源管理器（PMC）等模塊組成。
系統時鐘功能
OSC和RTC OSC模塊通過外接的晶振器件為系統引入外部參考時鐘信號，MCG模塊為系統中的各模塊分配時鐘源，SIM模塊為系統中的各模塊選擇時鐘源，PMC模塊可輸出1kHz的參考時鐘信號。
系統時鐘功能（續）
時鐘產生模塊將選定的時鐘源分頻，產生多種不同的時鐘頻率供多個模塊使用。例如：總線時鐘、FlexBus時鐘等。
多功能時鐘發生器MCG模塊為MCU提供了多種時鐘源選擇，內部包含了一個鎖頻環和一個鎖相環，分別對內部參考時鐘信號和外部時鐘參考信號進行倍頻。
系統時鐘功能（續）
SIM模塊能對系統的各種時鐘進行配置，它的SCGCx寄存器可以對每個模塊的時鐘進行單獨的開啟和關閉，該寄存器在復位時被清零，從而使得相應模塊的時鐘被關閉。
