由于高速列車空氣動力學試驗檢測系統的測點分布于設備

　　艙，車體表面和車內，如果將采集與監控系統都放置于車內，那

　　么所有測點的傳感器都要將線路拉到車內， 這樣布線往往要穿

　　越設備艙的各種高壓電氣設備，車體表面以及車內控制柜等，不

　　僅給布線造成了極大的困難，而且長線傳輸也存在信號損耗，阻

　　抗匹配以及易受電磁干擾等問題。 因此本文采用了工業以太網

　　分布式系統，整個系統主要由各個測點，工業以太網以及車內監

　　控系統構成。 系統的采集工作主要由放置于測點周圍的下位機

　　完成，然后通過工業以太網，將下位機與上位機相連

　　下位機由傳感模塊、采集模塊、微控制器、存儲模塊和網絡模

　　塊組成，其中微控制器為 ARM Cortex－M3 架構的 STM32 芯片，

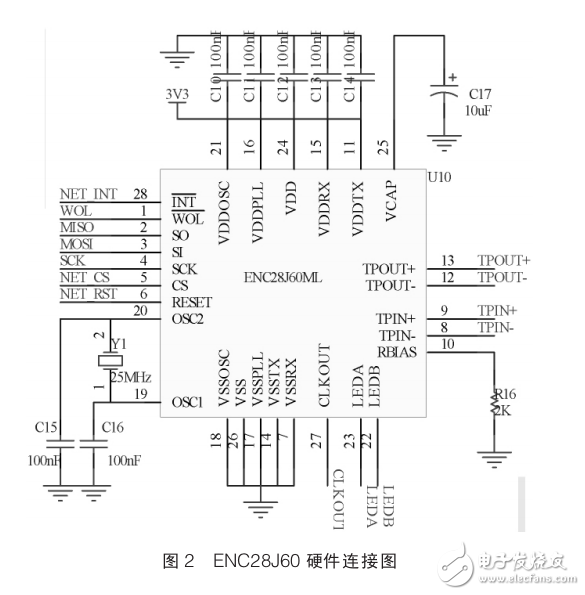

　　網絡模塊采用的是獨立以太網控制器 ENC28J60。 在試驗時，下

　　位機和交換機放置于高速列車的設備艙內， 而上位機置于車內，

　　因此只需要一根網線從設備

　　艙引入車內就可以把下位機

　　和上位機通過以太網交換機

　　連接起來，這樣大大簡化了布

　　線難度， 也避免了干擾問題。

　　上位機主要由工業網卡、工業

　　PC 和上位機軟件構成。 其中

　　上位機軟件實現顯示打印，數

　　據存儲和數據分析的功能。 檢

　　測系統框圖如圖
