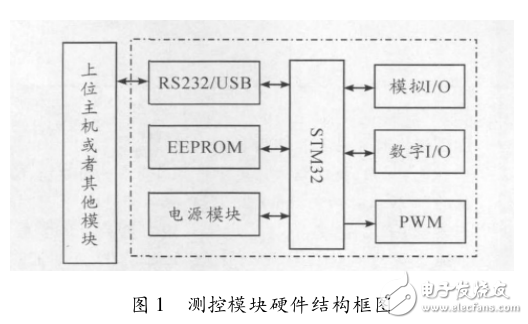

在設計中，因為 STM32 可以提供多達 6 個串

　　口，故模塊設計有 2 個 RS232 口和 1 個 RS485 口。需要特別

　　注意的是，通信端口都采用隔離設計，設計中沒有采用傳統

　　的光電 隔 離，而 是 磁 電 隔 離。其 中，RS232 的 隔 離 采 用

　　ADM3251，RS485 的 隔 離 采 用 ADM2483，USB 的 隔 離 采 用

　　ADuM4160。

　　2） EEPROM 功能塊。該模塊用于保存 USB 的計算機驅

　　動程序和部分測試數據。當測試模塊連接到計算機上時，會

　　直接得到 1 個 U 盤，運行 U 盤中的 SETUP 程序，可以將該測

　　控模塊的程序安裝到計算機上，省去了光盤安裝的麻煩，只

　　要有硬件設備，就一定會有安裝軟件，增加了易用性。

　　3） 電源模塊功能塊。電源模塊為整個系統提供電源，

　　包含： 隔離通信端口的電源供電，5 V 到 3. 3 V 變換為 STM32

　　供電，PWM 的隔離供電，STM32 的 AD 參考電源供電，RTC

　　部分的電池后備電源。

　　4） PWM 功能塊。該功能塊提供 5 V 的脈寬輸出端口。

　　特別將 PWM 從數字輸出口中單列出來說明，是因為該 PWM

　　口除了可以輸出不同頻率、不同寬度的脈沖外，通過隔離和

　　濾波，還可以當作一個優于 8BIT 精度的電壓型 DA 使用。

　　5） 數字 I/O 和模擬 I/O 功能模塊。實際上，他們是可

　　以相互轉換的，也就是說，數字 I/O 可以通過設置變?yōu)槟M

　　I/O，反之亦然，這樣就增加了系統的靈活性。這里的模擬 I/

　　O 是直接使用 STM32 自身的 AD，而不是采用另外的 AD 芯

　　片實現［1］。

　　6） STM32 功能模塊。需要特別指出的是，該功能模塊

　　中使用了 RTC 實時時鐘模塊，用于記錄時間和時間觸發

　　事件。
