自2005年9月LXI總線推出以來，已經顯示出其組建測試系統的眾多優點?；贚XI總線組建測試系統具有易于使用、靈活性高、模塊化和可擴縮性、實現更快的系統吞吐率、可分布式應用、長壽命、低成本、通過IEEE1588時鐘同步、機架空間小、合成儀器等諸多優點。
　　1553B總線的全名為“時分制指令／響應式多路傳輸數據總線”，國內多型戰斗機、軍艦等武器平臺都采用其作為傳輸總線。因此研制基于LXI總線的1553B通訊模塊，不僅能滿足多型武器裝備對1553B總線的測試需求，也對LXI總線在國內的研究和應用有推動作用。
　　1 模塊總體方案
　　模塊基本設計指標為：滿足LXI規范C類儀器標準；支持DHCP、自動配置IP地址和手動配置IP地址；支持ICMP協議、TCP／IP協議和UDP協議；同步采用網絡命令方式；能完成1553B在BC模式下的所有功能。
　　根據指標要求采用基于SOPC的32位處理器+實時多任務操作系統（Real Time Operation System，RTOS）總體方案，在一塊FPGA芯片上集成了控制器和邏輯單元，既降低了開發的難度、減少了模塊體積，也易于以后的升級。32位處理器有足夠的資源可以擴充利用，RAM和ROM可以做的足夠大，整個TCP／IP協議族可以做到系統里面去，甚至可以嵌入一個帶TCP／IP協議族的操作系統。
　　2 基于SOPC的硬件設計與開發
　　片上可編程系統（System on a Programmable Chip，SOPC）將處理器、存儲器、I／O口、LVDS和CDR等系統設計需要的功能模塊集成到一個PLD器件上構建成一個可編程的片上系統，是一種靈活高效的SOC解決方案。SOPC結合了SOC和可編程邏輯器件各自的優點，具有靈活的設計方式、可剪裁、可擴充、可升級，并具備軟硬件在系統可編程的功能，成為SOC設計的新趨勢。
　　2．1 模塊硬件架構

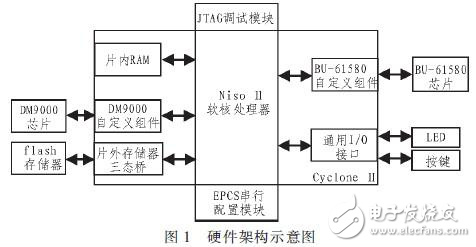

　　模塊硬件主要由NiosII軟核處理器、以太網組件、1553B總線組件、存儲器、片內RAM、通用I／O接口和調試配置模塊7部分組成，架構示意如圖1所示。
　　
　　1）NiosII軟核處理器：模塊的CPU，負責系統工作調度。在其內部移植了μC／OSII實時操作系統和LwIP協議；它接受客戶端通過以太網發送過來的請求，經解析后回復Web界面或控制1553B功能接口；2）以太網組件（DM9000A）：完成對以太網控制器的操作，將網絡上的數據經以太網控制器送到網際層，由NioslI軟核處理器內的LwIP協議處理；或者將網際層送來的數據經以太網接口發送出去：3）1553B總線組件（BU-61580）：受NiosllI軟核處理器控制，完成在BC模式下各類消息和命令的發送及狀態的讀取；4）Flash存儲器：主要用來存儲模塊的一些固定參數和靜態Web界面；5）片內RAM：RAM是在FPGA剩余邏輯中用Quartusll內所帶的MegaWizard管理器生成的，這樣就不需要外加RAM芯片。片內RAM主要是用來存儲程序運行過程中所接收和產生的一些數據；6）通用I／O接口：用來完成對LED或按鍵的控制；7）JTAG調試模塊和EPCS配置模塊：J1TAG模塊用來完成對程序的調試工作。配置是對FPGA的內容進行編程的過程，每次上電后都需要配置，EPCS配置模塊允許NioslI訪問EPCS串行配置器件。
　　具體開發主要有3部分工作：1）NiosII軟核處理器及其外設的設計。2）自定義宏功能模塊RAM的開發，這部分工作在QuartuslI軟件中完成；3）應用軟件程序的編寫，在NiosIIIDE軟件開發環境中完成。
　　2．2 模塊硬件設計
　　SOPC Builder是Altera公司為用戶自定義系統而開發的工具。用戶使用SOPC Builder可以將IP核、存儲器、接口、微處理器和自定義組件等復雜系統組件簡單又快速的集成到Ahera高密度FPGA芯片上。按照模塊硬件系統的要求，借助SOPC Builder生成的模塊硬件結構，包括：32位標準NiosII軟核處理器：cpu；JTAG調試接口：jtag-debug-module；外部SDRAM存儲器接口：sdram；Avalon三態橋：tri_state_brid ge；EPCS串行閃存控制器：EPCS_controller；外部FLASH存儲器接口：cfi_flash；定時／計數器：time0／timel；以太網接口：dm9000a；1553B接口：bu61580；LED接口：led；64KRAM接口：RAM；按鍵接口：key；系統識別模塊：sysid。
