根據系統實際運行狀況 ，以 CPU 為中心 ，管理各器件和外設的功耗狀態 ，實現整個系統在不同耗電狀態間的轉換 ，從而在保證系統性能的前提下有效地降低整個系統的功耗。PXA255 提供了以下 4 種不同的工作模式。RUN 模式 ： PXA255 的正常工作方式。系統上電和復位后 CPU 都處于 RUN 模式 ，允許所有電源供給 ，所有時鐘處于運行狀態 ，可使用各種片內資源 ，是處理器執行指令的狀態。本文的電源管理模塊就是要以 RUN 模式為中心 ，有效地管理系統的功耗情況。TURBO 模式 ： 該模式下 ，系統也處于工作狀態 ，而且處理器的工作頻率為 RUN 模式倍數（可通過軟件設置） ，是系統全速工作的狀態 ，往往用于系統負載較大的情況。IDL E 模式 ： 系統的第一個低功耗模式。該模式下 ，CPU 停止運行 ，處于空閑狀態 ，CPU 的核心時鐘停止工作 ，但其他部件仍處于工作狀態 ，并監視片內和片外的中斷事件 ;系統軟硬件工作狀態并未丟失 ，一旦有片內外的中斷請求 ，CPU 就會馬上退出 IDL E 狀態進入 RUN

　　模式 ，幾乎無需因?yàn)闋顟B(tài)切換而付出額外的代價。其他部

　　件和外圍設備的工作狀態在 RUN 和 IDL E 的模式切換中

　　并不發生改變 ，硬時鐘部件、中斷控制器、存儲控制器以及

　　DMA 和 LCD 控制器等在 IDL E 模式下都處于正常的工

　　作狀態。系統不會因?yàn)檫M(jìn)入 IDL E 狀態而中止時鐘計時 ，

　　LCD 在 IDL E 狀態下也能夠正常刷新顯示。雖然只有

　　CPU 的核心時鐘在 IDL E 狀態下停止工作 ，系統功耗降低

　　很有限 ，但對于頻繁處于空閑狀態的系統 ，也能有效地降

　　低功耗。據試驗統計 ，系統繁忙時 CPU 在 1 s 內進出

　　IDL E多達幾百上千次。

　　SUSPEND 模式 ：掛起模式 ，也稱休眠模式 ，是 CPU

　　耗電最少的一種工作模式 ，也是電源管理中最重要的一種

　　模式。該模式下 ，除了 SDRAM 和必要的喚醒部件之外 ，

　　其他設備都可以處于掉電狀態 ，因而能大幅度降低功耗 ，

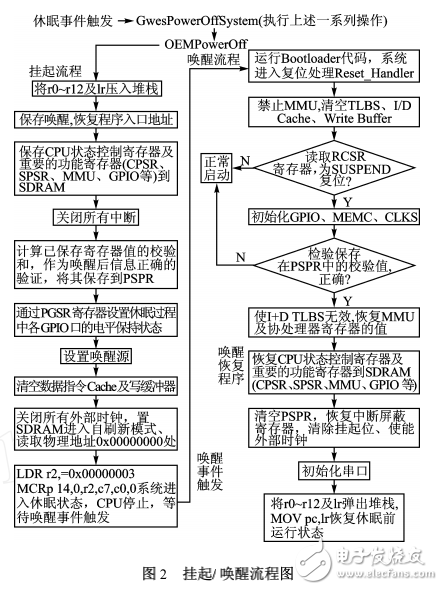

　　節省能源。下面將詳細介紹其實現過程。
