隨著嵌入式系統產品的發展 ，對大容量低功耗存儲器需求日益增強。目前 ，用于嵌入式產品中的非易失性存儲媒質［1 ］主要有 NOR Flash 和 NAND Flash。NOR Flash 的讀取速度快 ，而且具有 XIP（eXecute InPlace） 特性 ，多用于小容量的代碼存儲。而 NANDFlash 相對于 NOR Flash 來說具有容量大、價格便宜、寫入和擦除速度快等優點 ，因而在各種嵌入式產品中被廣泛用作大量的數據存儲。本文采用 IN TEL 的 PXA255 處理器 ，32M 的SDRAM ，使用 1M 的 NOR Flash 作為啟動代碼存儲 ，32M 的 NAND Flash 作為系統和數據存儲 ，并和液晶顯示屏 ，音頻觸摸系統等一起構成一個功能強大的嵌入式硬件系統 ，軟件系統采用微軟的嵌入式 Windows CE。此系統可以用于掌上電腦等電子消費用品或其它工業控制系統當中 ，具有廣闊的市場前景。1 NAND flash 介紹NAND 和 NOR 是目前市場上兩種主要的非易失性閃存技術。1988 年 ， Intel 首先開發出 NOR

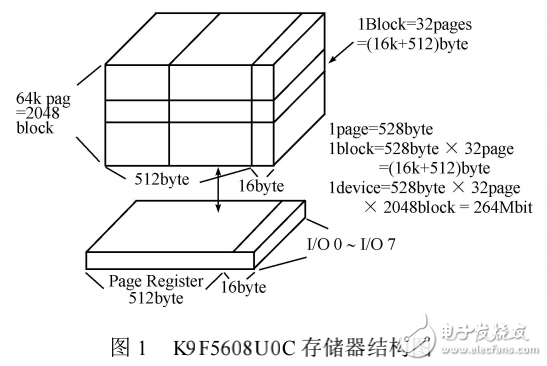

　　flash 技術 ，徹底改變了原來由 EPROM 和 EEP2ROM 一統天下的局面。緊接著 ，在 1989 年 ，東芝公司發展了 NAND flash 的結構。NAND flash 的單元尺寸幾乎是 NOR 器件的一半 ，由于生產更為簡單 ，NAND 結構可以在給定的模具尺寸內提

　　供更高的容量 ，也就相應地降低了產品的價格。而

　　且 ，它的寫入和擦除速度很快 ，因此 ，其主要功能是

　　大容量的數據存儲。
