在許多實際應用DSP系統中，輸入信號既可以是語音信號、調制的電話信號、編碼的數字信號、壓縮后的圖像信號，也可以是各種傳感器輸出的模擬信號，這就需要DSP通過A/D和D/A轉換完成數字信號和模擬信號之間的轉換，從而能使DSP處理模擬信號和將數字信號轉換成易于人機交互的聲、光、電等信號。DES5402PP是一個采用TI公司的TMS320C5402為核心處理器的實驗開發板，它提供的TLC320AC01能很好的完成這一功能。
　　1 IIR濾波器的MATLAB設計
　　盡管IIR濾波器的算法比FIR濾波器要復雜，且不是因果穩定的，但I(xiàn)IR濾波器也具有多種優越性，它可充分利用模擬濾波器的設計成果，工作量相對較??；在相同的設計指標下，可以用較低的階數獲得較好的性能；所用的存儲單元少，因此對于硬件來說，在相同時鐘速率和存儲空間下可以提供更好的帶外衰減特性［1］。
　　設低通IIR切比雪夫?yàn)V波器的采樣點為256個，采樣頻率為600Hz，輸入為兩個頻率分別為100Hz和300Hz的正弦信號的合成信號。設定截止頻率為200Hz，可以預料，將保留100Hz的信號，300Hz的信號基本被濾掉。
　　根據系統的設計流程，先在MATLAB中求得IIR濾波器的系數。主要分為三個步驟：產生本系統的測試信號；調用MATLAB中的濾波器函數，求出濾波器的系數；調用filter函數進行濾波，輸出濾波后的信號。驗證濾波器的性能后，將濾波器的系數通過程序?qū)懗?inc的文件，通過.include語句將其寫入DSP匯編程序中。
　　2 C5402的緩沖串口（BSP）工作方式
　　TMS320C5402是TI公司生產的16位定點、速度為100MIPS、RAM為16×16位、ROM為4K×16位、可編程、低功耗和高性能的DSP。它提供的各種類型的串口都可以在全雙工方式下通信，其串口信號與許多符合工業標準的串行設備兼容，可以直接連接。當串口復位時，可通過DSP來關閉或打開串口工作時鐘，并允許串口運行在低功耗模式下［2］。
　　緩沖串口在BSP在標準串口的基礎上增加一個自動緩沖單元ABU，是一種增強型標準串口。允許8、10、12、16、20、24或32位的數據傳輸。由于ABU是一個附加邏輯電路，它允許串口單元直接將數據讀寫到C5402的內部獨立存儲器，不需要CPU參與，從而使BSP傳輸速度更快。表1給出了BSP發送和接收數據初始化的操作步驟。

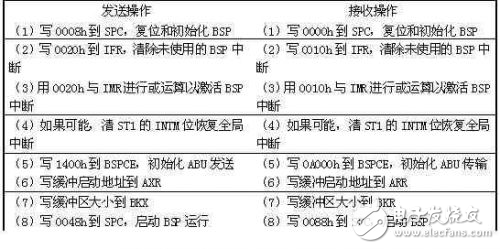

　　表1 BSP的發送和接收初始化步驟
　　
　　3 AC01的特點［3］［4］
　　TLC320AC01也是TI公司生產的一款集成有A/D和D/A的芯片，通過串口與DSP或其他設備通信。AC01的最高采樣頻率為25kHz，其數據精度為16位，采用單一5V電源供電。C5402與AC01連接后，可以只使用一個緩沖通道串口來同時實現數據的采集和輸出，從而節省了DSP的硬件開銷。因此，DSP與AC01的連接使用在信號處理中得到了廣泛的應用。
　　實驗系統DES5402PP使用AC01作為模擬信號接口，有兩個AC01，分別工作于“主”、“從”模式。利用“主AC01”產生合成的輸入信號，“從AC01”將該信號轉換成濾波的數據信號并輸入到DSP芯片。其中，DSP還可以通過讀寫AC01的寄存器，控制AC01的采樣頻率、增益、低通、高通濾波器的截止頻率等參數。AC01的九個控制寄存器如表2。
