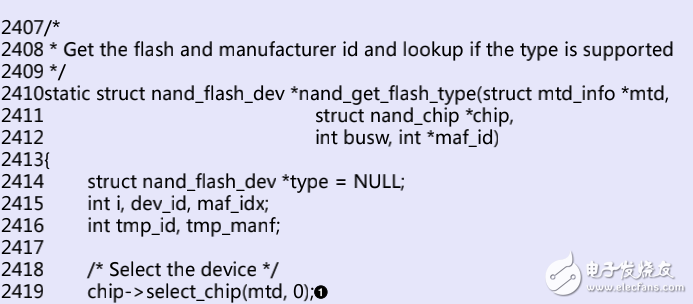

下面是Linux MTD中，獲取nand flash型號，各個參數，以及硬件特性的函數，其實也就是nand_get_flash_type，下面對其詳細解析：1.1. Program（編程）此處的編程，不是寫軟件，寫代碼，而是對于硬件來說的，可以理解為對硬件編程，只不過其工具是硬件內部的邏輯，而不是你用的軟件。對Nand Flash的編程，本質上就是實現寫操作，將數據寫到NandFlash里面去，所以對于nand flash，可以簡單的理解為 program編程＝write寫（數據）。1.2. Datasheet（數據手冊）這個詞，本來沒啥好說的，接觸多了，自然就知道了。但是對于和我類似，最開始接觸的時候，就是沒搞懂這個詞的具體含義。其中文翻譯，一般稱作，數據手冊，意思就是，一個關于描述硬件各個硬件特性，參數以及/或者如何操作，如何使用的文檔。1.3. Erasesize / Writesize這個是Linux MTD中，關于塊大小和頁大小的別名，第一次見到的時候，把我搞糊涂了，后來才慢慢明白的。因?yàn)?，nand 操作的寫基本單位頁，所以，writesize，對應的就是pagesize，頁大小。而擦除操作的基本單位是blocksize，塊大小，所以也叫它erasesize。在此簡單提一下這幾個名詞，方便和我遇到類似問題的朋友。1.4. Spare Area / Redundant Area / OOBnand flash中每一頁對應一塊區域，用于存放校驗的ECC數據和其他一些信息，比如上層文件系統放的和自己文件系統相關的數據。這個區域，在Linux MTD相關系統中，被稱作oob（out of band），可以翻譯為帶外，也就是nand flash的一個頁，可以稱作一個band，band之外，對應的就是指那個多出來的，特殊的區域了。而nand flash的datasheet中，一般成為spare area，可譯為空閑區域，另外，在ID的含義解釋中也叫做redundant area，可譯為冗余區域，歸根結底，都是一個含義。不要被搞糊涂了就好。1.5. Page Register（頁寄存器）nand flash硬件中的一塊地方，名字叫做register，實際就是一個數據緩存，一個buffer，用于存放那些從flash讀出來或者將要寫入到flash中的。其實叫做頁緩存，更合適，更容易明白其含義。此頁寄存器的大?。巾摯笮? oob 大小，即pagesize+oob，對于常見的頁是2KB的，此頁寄存器就是2KB+64=2112字節。1.6. Chip和Plane對于chip，其實任何某個型號的flash，都可以稱其是一個chip，但是實際上，此處的chip，是針對內部來說的，也就是某型號的flash，內部有幾個chip，比如下面會舉例說到的，三星的2GB的K9WAG08U1A芯片（可以理解為外部芯片/型號）內部裝了2個單片是1GB的K9K8G08U0A，此時就稱 K9WAG08U1A內部有2個chip，而有些單個的chip，內部又包含多個plane，比如上面的K9K8G08U0A內部包含4個單片是2Gb的Plane。只有搞清楚了此處的chip和plane的關系，才能明白后面提到的多頁（Multi Plane / Multi Page）編程和交互（interleave）編程的含
