發視頻資料介紹

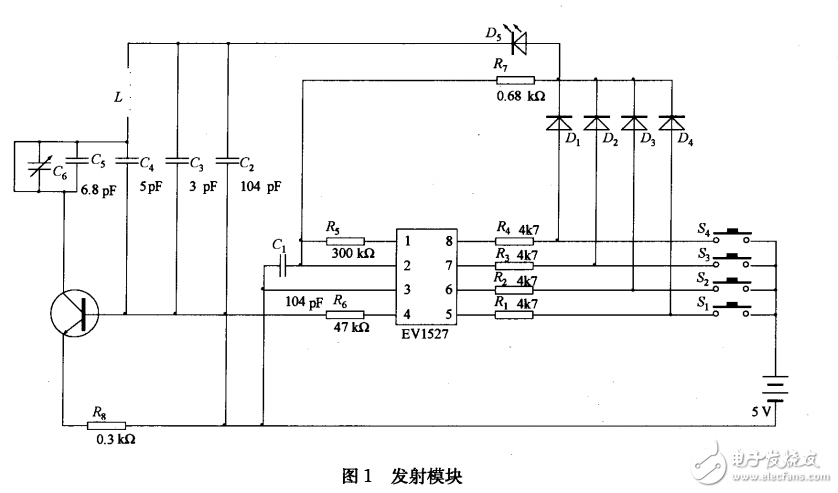

無線發射模塊 主要采 用美 國 EV 公司的 EV1527加上簡單的外圍電路構成 ，其電路原理圖如圖 1所示。圖 1中 ev1527的第 5腳至第 8腳是按鍵輸入腳 ，內含接地 電阻，外接一個 4．7kfl的電阻，再通過按鍵連到 電源上。當 S1～S4有鍵按下 時，EV1527的對應腳上就有了一個高電平，于是觸發 EV1527芯片，第 4腳就輸 出相應 的數據串，它通過放大器和振蕩 電路發射出去；同時，當按鍵按下時，二極管導通 ，發光二極管也導通發光 ，顯示有信號發出；當沒有按鍵按下時，無 電源供電，發光二極管不亮 ，芯片處于無功率損耗狀態 。而信號的頻率由第 1腳上的電阻 R；和第 2腳上的電源電壓共同決定
