本人現在以圖一的電路圖為例，以美國加州能源之星法案（Ⅳ等級）Table U-2（2008年1月執行）為設計依據來闡述設計綠色開關電源的要點。美國加州能源之星法案（Ⅳ等級）Table U-2的要求如下：

　　注意1：表中Pn是外置型開關電源的標準輸出功率，Ln是自然對數。

　　注意2：美國加州“能源之星”是強制執行的，是美國加州地方法規。進入美國加州的商品開關電源必須遵守這一法規。我國不少廠商是按照美國加州“能源之星”法案來設計和生產綠色開關電源的。

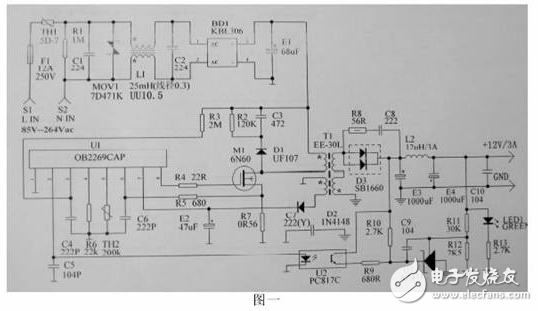

　　圖一所示是輸出為12V3A的并聯型反激式開關電源，作為14英寸至17英寸的液晶顯示器的電源適配器之用。

　綠色開關電源的設計要點

　　綠色開關電源的主要內容是效率高，待機功耗小。36W的效率要求大于83%，待機功耗要小于0.5W?，F(xiàn)在的電源芯片供應商提供的一般都是綠色電源芯片，待機功耗一般都會很小。但是，效率高除了與芯片有關外，還與其它器件有流＋反向漏電流 Idss×反壓，用6N60加散熱器可滿足要求。

　　二次整流管工作在高頻脈沖狀態下，在12V3A輸出時，要求工作耐壓大于輸出電壓的4 倍，工作電流大于輸出電流的3倍，用耐壓60V，工作電流為16A的SB1660肖特基二極管可滿足要求，但一定要加散熱器。

　　電源芯片的功耗越小越好，因?yàn)樗擞绊懻麢C(jī)效率和待機功耗外，還涉及整機的工作穩定性，其功耗越大，溫升越高，工作越不穩定。如昂寶公司的綠色開關電源芯片 0B2269AP，其正常工作功耗小于30mW，工作穩定。

　　開關變壓器的損耗是整機損耗的大頭，它包括銅損和磁損。簡單復制人家的優質開關變壓器很難做成損耗小的開關變壓器的，因?yàn)殚_關變壓器的損耗是一個復雜的關系，與磁芯的品質、設計、繞制工藝等有關。拿設計反激式開關變壓器而言，它與工作頻率、導通時間、繞制方法、磁隙（磨磁芯）等有關。開關變壓器的設計是設計開關電源的核心，要有高深的理論知識和多年的經驗沉淀，優秀的開關電源設計工程師在選擇高品質的磁芯、結合先進的繞制工藝，能設計出效率高于97%的開關變壓器。圖一中的開關變壓器的磁芯選用浙江天通的EE-30L，開關工作頻率為65KHz，導通時間是0.42T（T是周期），初級78圈，次級8圈，芯片供電繞組9圈，初級電感量 1.2mH，漏感小于35uH，變壓器的效率可達96%，工作時溫升低于60℃。阻尼吸收網絡由R2、C3、D1組成，D1用UF4007，C3用 1000V4700PF的高壓瓷片電容器，R2為120K2W的電阻，R2與C3配合得好，脈沖吸收效果明顯，R2與C3失配太多，不但損耗加大，還會輻射電磁波而使EMC過不了關。經測試，該網絡的損耗小于0.4W。要注意，該網絡的設計是與電源芯片、工作頻率、變壓器的設計有關的，不能應用于所有開關電源的電路。

　　由于二次整流管在工作時會產生尖脈沖，在輸出中會疊加雜波，并且還會輻射電磁波而使EMC難過關，故要在二極管兩端并聯尖脈沖吸收網絡R8與C8，圖一中C8為22000PF100V的瓷片電容、R8為56歐姆0.5W的碳膜電阻，此吸收網絡也是有一定功耗的，C8越大R8 越小，損耗越大。
