      基于UC3842專用芯片的開關穩壓電源設計

      2017-12-07 | rar | 0.1 MB | 次下載 | 免費

      資料介紹

      　　針對30 kW開關磁阻電機控制系統的需要，本文設計了Flyback輔助開關穩壓電源。此電源給系統控制板以及IGBT驅動電路供電，并保證電源電壓穩定，紋波不大于3%，控制板電源與驅動電路電源以及IGBT驅動電路電源之間相互隔離。本文重點論述了開關電源的電路設計及高頻變壓器的設計，并給出實際紋波波形。本文設計的開關電源經現場檢驗，性能良好。本開關電源經改動后也適用與其他使用IGBT器件的電力電子裝置。

      　　電源電路

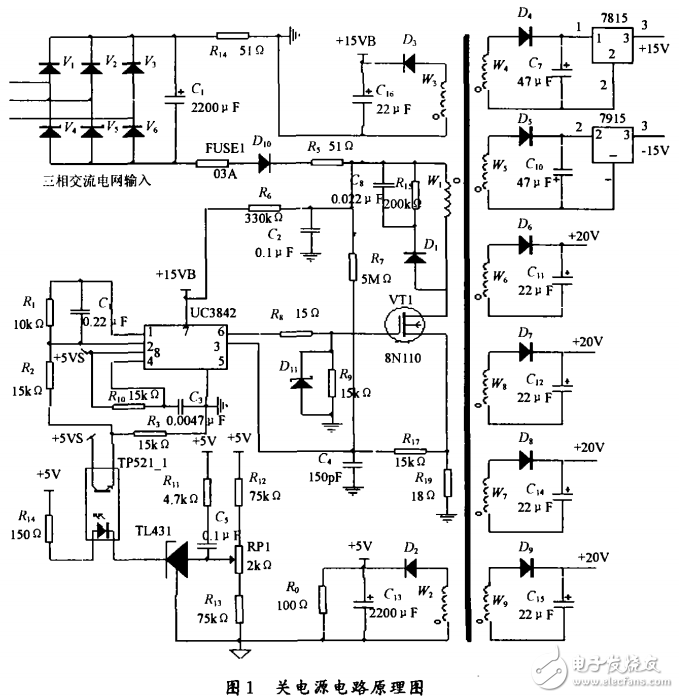

      　　此電源是為30 kW開關磁阻電機控制器設計的，此電機功率變換器的主電路為不對稱半橋電路口。采用反激變換器結構，具有結構簡單、損耗小的優點，但輸出電壓紋波較大，通常用在150 W以下的電源中。具體電路如圖1所示。

      基于UC3842專用芯片的開關穩壓電源設計

      開關電源 uc3842
