開關電源在效率、體積和重量等方面都遠遠優于線性電源，因此已經基本取代了線性電源，成為電子熱備供電的主要形式， 受到人們的青睞。隨著開關電源在計算機、通信、航空航天、儀器儀表及家用電器等方面的廣泛應用，人們對其需求量日益增長。開關電源以其效率高、體積小、重量輕等優勢在很多方面逐步取代了效率低、又笨又重的線性電源。開關電源技術的主要用途之一是為信息產業服務，信息技術的發展對電源技術又提出了更高的要求，從而促進了開關電源技術的發展。本次設計采用反激式開關電源，以UC3842作為控制核心器件，運用脈寬調制的基本原理。同時，電路中輔以過壓過流保護電路，為系統的安全工作提供保障。

　　半橋型開關穩壓電源總體設計方案

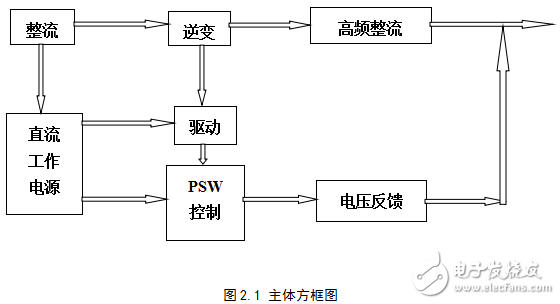

　　開關電源采用功率半導體器件作為開關器件，通過周期性間斷工作，控制開關器件的占空比來調整輸出電壓。開關電源的基本構成如下圖所示，其中DC/DC變換器進行功率轉換，它是開關電源的核心部分，此外還有起動、過流與過壓保護、噪聲濾波等電路。輸出采樣電路（R1、R2）檢測輸出電壓變化，與基準電壓Ur比較，誤差電壓經過放大及脈寬調制（PWM）電路，再經過驅動電路控制功率器件的占空比，從而達到調整輸出電壓大小的目的。具有一定的抗不平衡能力，對電路對稱性要求不很嚴格；適應的功率范圍較大，從幾十瓦到千瓦都可以；開關管耐壓要求較低；電路成本比全橋電路低等。這種電路常常被用于各種穩壓輸出的DC變換器

　　DC/DC變換器有多種電路形式，常用的有工作波形為方波的PWM變換器以及工作波形為準正弦波的諧振型變換器
