tip122-tip127參數 pdf資料
該TIP120，TIP121和TIP122疏外延基NPN達林頓功率晶體管,采用TO-220塑料封裝。與互補類型的TIP125，TIP126和TIP127可成對使用。

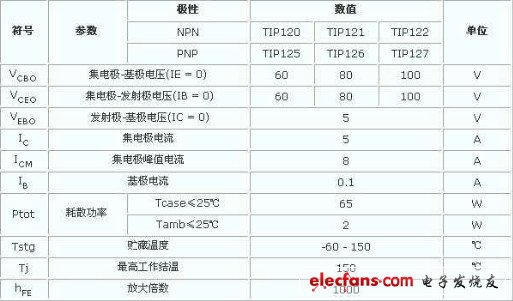

符號 參數 極性 數值 單位
NPN TIP120 TIP121 TIP122
PNP TIP125 TIP126 TIP127
VCBO 集電極-基極電壓(IE = 0) 60 80 100 V
VCEO? 集電極-發射極電壓(IB = 0) 60 80 100 V
VEBO? 發射極-基極電壓(IC = 0) 5 V
IC 集電極電流 5 A
ICM 集電極峰值電流 8 A
IB 基極電流 0.1 A
Ptot 耗散功率 Tcase≤25℃ 65 W
Tamb≤25℃ 2 W
Tstg 貯藏溫度 -60 - 150 ℃
Tj 最高工作結溫 150 ℃
hFE 放大倍數 1000
