      Regulated Charge Pump Delivers 50mA

      2017-04-10 | pdf | 0.06 MB | 次下載 | 免費

      資料介紹

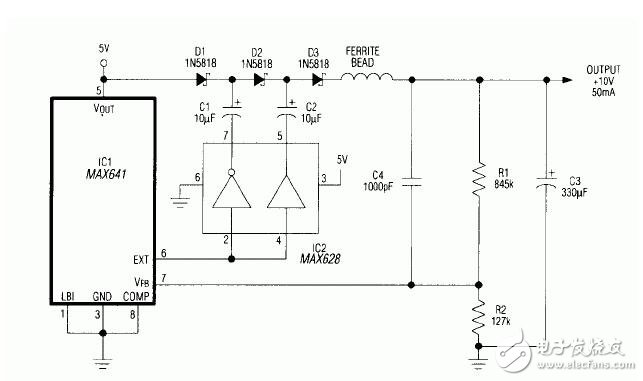

      　　The DC-DC converter circuit of Figure 1 substitutes a voltage tripler in place of the external inductor and diode normally associated with switching regulator IC1. Inverting and noninverting drivers in the MOSFET-driver chip （IC2） activate a diode/capacitor tripling network （D1-D3， C1-C3）。 In comparison with charge pumps based on single-polarity drivers， the buffer/inverter combination of IC2 enables this circuit to deliver more current with fewer parts.
      ?

      電荷泵調節delivers 50mA

      電荷泵
