      基于CD40106和CD4013的場效應管隔離驅動電路設計

      2017-09-04 | rar | 1.66 MB | 次下載 | 免費

      資料介紹

      ? ? ? ?本文介紹了一種高性能的的大功率場效應管隔離驅動電路，并就其技術原理、性能、特點以及運用做了詳細的闡述。大功率場效應管因工作頻率高，驅動損耗小等優點在高頻大功率電子設備中成為不可替代的功率半導體器件，尤其是在高頻大功率開關電源以及高頻感應加熱設備中，大功率場效應管幾乎是了唯一可以選擇的功率器件。

      　　電路采用了變壓器調制解調隔離驅動技術，信號延遲時間短，抗干擾能力強；采用了干擾脈沖抑制技術，脈沖寬度小于調制電路RS觸發器1/2時鐘周期寬度的干擾脈沖都將被忽略；內部集成隔離的DC/DC變換電路，只需外供15V電源即可穩定工作。

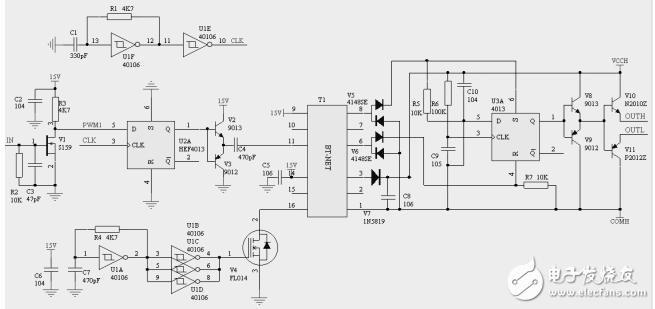

      　　本文介紹的大功率場效應管隔離驅動電路主要由DC/DC變換電路、信號調制電路、信號解調電路以及功率驅動電路構成。電路原理圖見圖1。

      基于CD40106和CD4013的場效應管隔離驅動電路設計

      場效應管 驅動電路 隔離 CD4013 CD40106 隔離驅動
