      電子發燒友網>電子資料下載>電子元器件應用>用74LS734制作的幼兒寫數機電路設計

      用74LS734制作的幼兒寫數機電路設計

      2017-09-07 | rar | 0.55 MB | 次下載 | 免費

      資料介紹

      　　74LS734是數字集成電路，內部集成有8個D觸發器，每個觸發器有它獨自對應的觸發輸入端和控制輸出端，并且對觸發輸入端和控制輸出端的狀態設置為單態互鎖控制，因此該集成電路被廣泛用來制作位互鎖開關或路觸摸控制器等。

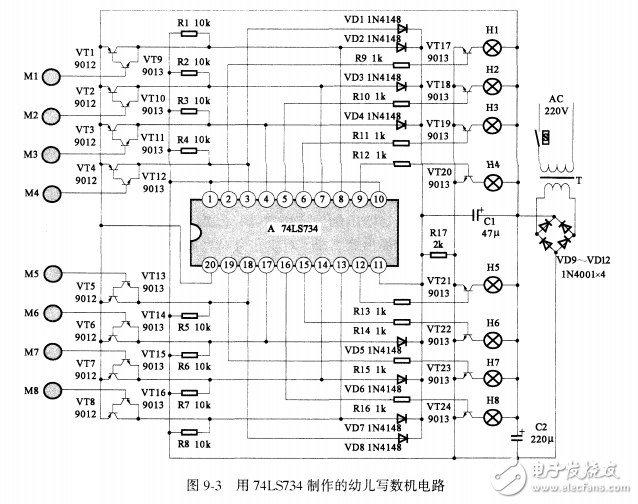

      　　用74LS734制作的幼兒寫數機電路如圖9-3所示，主要由電源電路、8路觸發信號輸入電路、復位電路、邏輯控制電路、輸出驅動電路組成。

      用74LS734制作的幼兒寫數機電路設計

      觸發器 74ls734
