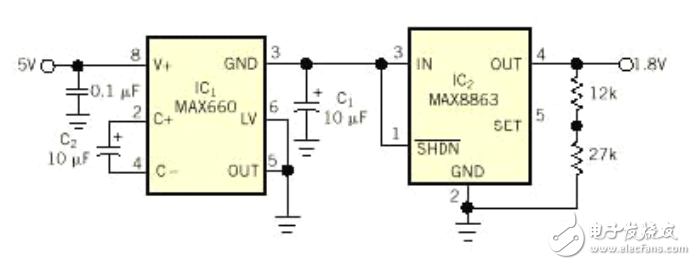

為了從5V電源獲得1.8V輸出，您首先想到的方案可能是開關型穩壓器。開關轉換器具有較高效率，但需要電感元件；線性穩壓器結構簡單，但效率只有40%。本文介紹的電路能夠提供70%的效率，輸出電流高達100mA，無需使用電感。從5V電源產生1.8V輸出，您首先想到的方案可能是開關型穩壓器。開關轉換器具有最高的轉換效率，但電路復雜、成本較高；線性穩壓器同樣存在一些問題，除非您的系統能夠容忍40%的轉換效率。圖1所示電路可以解決上述問題，其轉換效率高于70%，輸出電流可達100mA，成本低于開關型穩壓器，且占用較小的空間。IC1為CMOS電荷泵電壓轉換器，配置為電壓反相器。
