　　設計挑戰
　　帶通濾波器（BPF）是許多現代系統級封裝（SiP）應用中的基本組件。同時也是超外差接收機中體積最大的組件之一。 由于低溫共燒陶瓷（LTCC）技術的垂直整合能力，它可以在非常低的頻率（小于200MHz）用來實現BPF的小型化。盡管如此，采用LTCC技術的 BPF在MHz頻率段并不常見，因?yàn)椴ㄩL過大將對縮減尺寸形成挑戰。體聲波（BAW）濾波器 由于尺寸小，在低頻占有重要位置；然而，它們卻具有較高的插入損耗和群延遲，同時也需要額外的電容器和電感器用于阻抗匹配。
　　因?yàn)锽PF需要 非常大的諧振器電容和電感 ，我們面臨的挑戰是如何讓BPF在MHz頻率工作。 通過采用垂直交指型電容器（VIC），在非常低頻的情況下，不僅能夠具有大的電容，同時可以減少過濾器的尺寸。目前，增強VIC電容的一種方法是增加指叉 的大小或數量。然而，增加指叉的尺寸對于縮減濾波器的尺寸不僅毫無助益，而且會導致多余的諧振或雜散尖峰，限制了可使用的頻帶，如圖1（a）所示。
　　

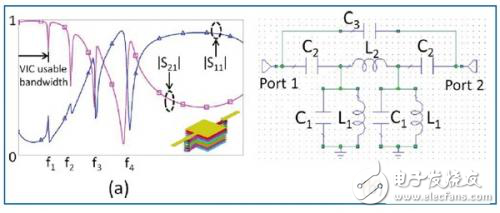

　　圖1：（a） 傳統VIC的典型S參數。 （b）擬建的BPF的電路拓?fù)洹?br /> 　　解決方案
　　南京理工大學的學生著手設計小型化集總元件的10層LTCC 帶通濾波器，在60MHz為中心頻率引入了兩個傳輸零點（圖2）。
　　

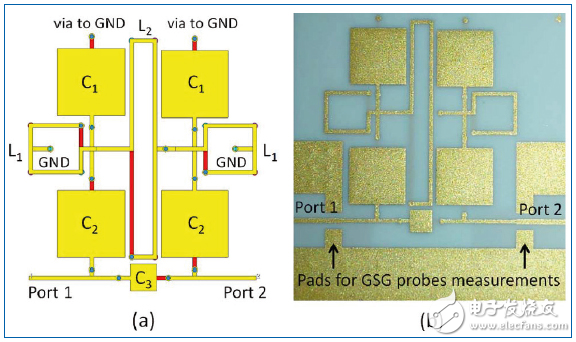

　　圖2：（a） 頂視圖。（b）擬建的BPF照片
　　通過使用垂直過孔將間隔指叉的開口端相連結，可以同時達到VIC電容增量和雜散尖峰抑制。由論文可知，的尺寸為世界上最小，只有0.004 x0.004 x0.0004 λg。
　　由于縮減尺寸是這項工作的主要挑戰，第一步是要選擇一個只有少數元件的電路拓?fù)?。這個BPF設計首先以60MHz為中心頻率、帶寬為15MHz。接著選擇一個眾所周知具有八個元件的電路模型，如圖1（b）所示。電容器C3 在輸入和輸出端口之間產生的反饋路徑，可提供選擇性；并且分別在34和88MHz有兩個傳輸零點。C1和C2分別配置相同的值和版圖，以減少優化參數。然后采用Microwave Office 電路設計軟件的優化功能來提取相應的元件值。
