      光伏電池板輸出特性曲線的仿真方法與太陽能電池的特性及仿真分析

      2017-09-28 | rar | 1.37 MB | 次下載 | 免費

      資料介紹

      　　太陽能電池的特性及仿真分析

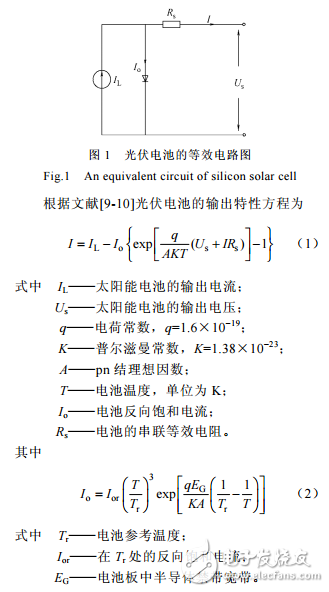

      　　光伏電池的數學特性

      　　光伏電池板輸出特性曲線的仿真方法與太陽能電池的特性及仿真分析
      光伏電池板輸出特性曲線的仿真方法與太陽能電池的特性及仿真分析

      　　太陽能電池輸出特性曲線的仿真方法

      　　在 Matlab 環境下光伏電池的建模仿真有多種方法，常見的有根據光伏電池的數學模型借助于 S 函數編程來實現［11］，另一種是直接根據工程近似數學模型利用 Matlab/Simulink 里的模塊直接搭建［12］。本文根據光伏電池的數學模型采用模塊直接搭建的方法，將實驗中的電池板參數代入模型，這樣建立的仿真模型具有通用性即不同類型的電池只需改變相應的參數。

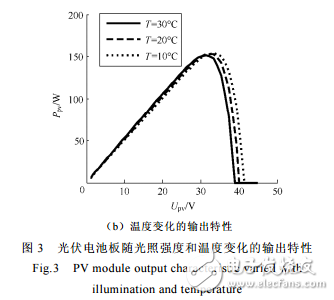

      　　圖 3 是光伏電池板在正常情況下的輸出特性曲線。圖 3a 是在恒定溫度變光照的情況下輸出特性，圖 3b 是在恒定光照變溫度的情況下輸出特性。從圖 3 可以看出太陽能電池板是一種非線性直流電源，輸出電流在大部分的工作電壓下接近恒流源，在接近開路電壓時，電流迅速下降。從圖 3a 和圖 3b 的特性曲線中可以看出在一定的光照和溫度下，光伏電池的輸出存在單極值點，這個極值點隨光照強度和溫度的變化而變化，光照對輸出功率的影響遠大于溫度對輸出功率的影響。
      光伏電池板輸出特性曲線的仿真方法與太陽能電池的特性及仿真分析
      光伏電池板輸出特性曲線的仿真方法與太陽能電池的特性及仿真分析

      太陽能電池 光伏電池板
