通常產品設計時間非常緊張，用于新產品設計的資金也并不寬余。但不管怎樣，我們都必須要在不增加成本的前提下設計出能夠運行于惡劣環境下的穩健系統。一般而言，這會要求使用電流隔離，用于保護敏感控制電子組件免受外部突入和瞬態浪涌電流的損害。如果您的設計涉及許多工業接口，那么當您在各大半導體廠商的官方網站上看到琳瑯滿目的RS-485、RS-232、CAN和I2C信號隔離器時，您會發現自己像一個進到糖果店里的小孩一樣興奮不已。但是，當您想要采購經理批準購買這些產品時，他會立馬給您潑上一盆冷水：“不能利用一些已有的標準組件嗎？不管用什么方法，把它們都利用起來？”
今后碰到這種情況，您可以熱情洋溢的回答“沒問題”了，因為本文將為您介紹一小部分工業接口電路，它們幾乎都只使用一個標準隔離器。圖1-4 顯示了工業應用中最為常見的數字接口的簡化示意圖。

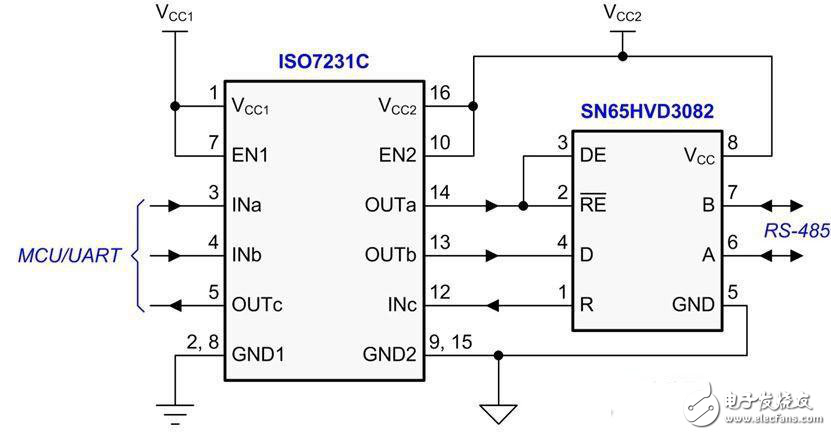

圖 1 隔離式 RS-485 總線接口

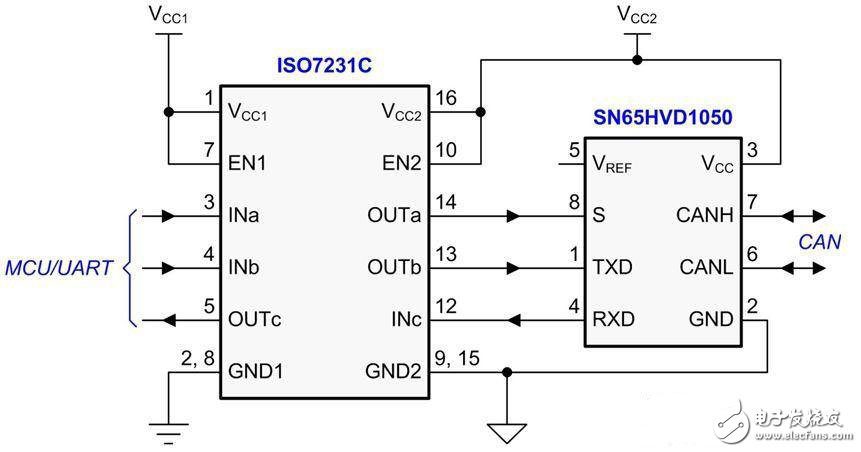

圖 2 隔離式 CAN 總線接口
