2012年TI杯試題

微弱信號檢測裝置（A題）

【本科組】

一、任務

設計并制作一套微弱信號檢測裝置，用以檢測在強噪聲背景下已知頻率的微弱正弦波信號的幅度值，并數字顯示出該幅度值。為便于測評比較，統一規定顯示峰值。整個系統的示意圖如圖1所示。正弦波信號源可以由函數信號發生器來代替。噪聲源采用給定的標準噪聲（wav文件）來產生，通過PC機的音頻播放器或MP3播放噪聲文件，從音頻輸出端口獲得噪聲源，噪聲幅度通過調節播放器的音量來進行控制。圖中A、B、C、D和E分別為五個測試端點。

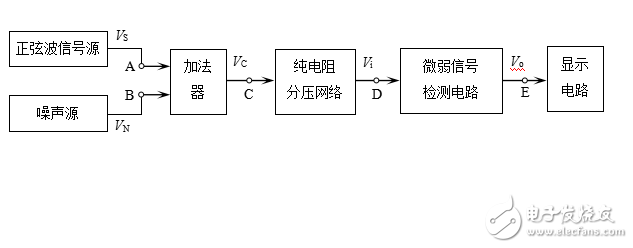

圖1 微弱信號檢測裝置示意圖

二、要求

1. 基本要求

（1）噪聲源輸出VN的均方根電壓值固定為1V±0.1V；加法器的輸出VC =VS+VN，帶寬大于1MHz；純電阻分壓網絡的衰減系數不低于100。

（2）微弱信號檢測電路的輸入阻抗Ri≥1 MW。

（3）當輸入正弦波信號VS 的頻率為1 kHz、幅度峰峰值在200mV ~ 2V范圍內時，檢測并顯示正弦波信號的幅度值，要求誤差不超過5%。

2. 發揮部分

（1）當輸入正弦波信號VS 的幅度峰峰值在20mV ~ 2V范圍內時， 檢測并顯示正弦波信號的幅度值，要求誤差不超過5%。

（2）擴展被測信號VS的頻率范圍，當信號的頻率在500Hz ~ 2kHz范圍內，檢測并顯示正弦波信號的幅度值，要求誤差不超過5%。

（3）進一步提高檢測精度，使檢測誤差不超過2%。

（4）其它（例如，進一步降低VS 的幅度等）。
