      電子發燒友網>電子資料下載>汽車電子>關于汽車DC/DC電源和EMI的探究

      關于汽車DC/DC電源和EMI的探究

      2017-11-20 | rar | 0.5 MB | 次下載 | 1積分

      資料介紹

      ?　前段時間在群里曾經開過一次EMC的小范圍討論，里面分享了很多的精華，我這次就著本周的“功率電子&電源設計”的主題把一些東西集中的釋放出來。
      　　本周的主題歡迎各位工程師踴躍投稿
      　　本文作者為建宇兄，是MPS的高級電源工程師，在第一期EMC群聊分享了《關于DC/DC電源和EMI的討論》，我就材料進行了整理和補充。

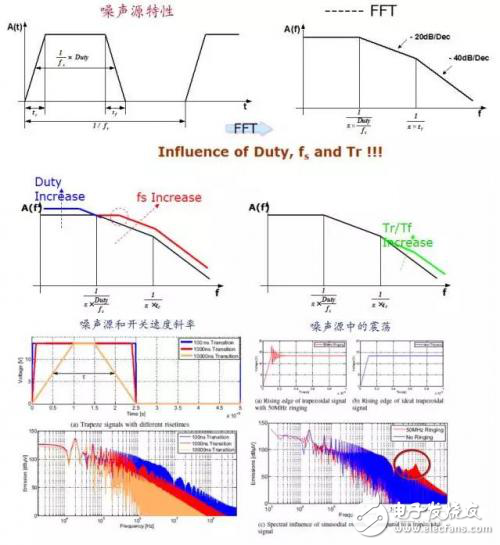

      　　1）DC/DC噪聲源特性
      　　DC/DC的噪聲的影響三個參數主要為
      　　關于汽車DC/DC電源和EMI的探究
      　　占空比Duty：占空比上升導致噪聲幅度上升
      　　開關頻率Fs：是的噪聲衰減變?cè)陬l譜上延伸了，開關頻率一般我們可以分為幾個大類
      　　20～100Khz：電感較大引起的成本、尺寸基本讓低頻設計慢慢不是一種選擇。
      　　100～550Khz：主要的選擇選擇
      　　開關頻率主要對電感大小、效率、RE/CE的特性影響比較大
      　　上升時間Tr

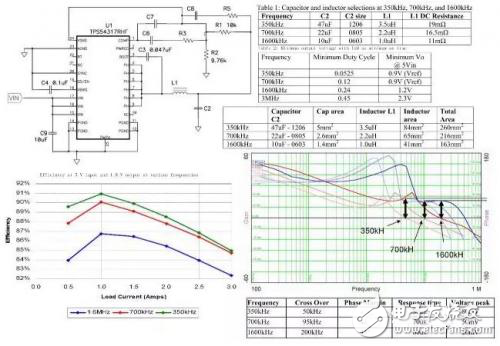

      　　備注：開關頻率的影響其實很大，不僅僅是EMC的效果，在不同的案子里面可以得到不同的影響關系，如《Choosing the optimum switching frequency of your DC/DC converter》所示：
      　　關于汽車DC/DC電源和EMI的探究
      emi 開關頻率 微出口
