Melexis公司的MLX90132是13.56MHz全集成的多協議NFC/RFID收發器，可處理亞載波頻率106kHz~848kHz，高達848kbps，雙路驅動器架構把外接元件數減少，能向合適的天線負載提供高達70mW的RF功率。器件和ISO/IEC 18092 （NFC），ISO/IEC 14443 A1與B2， ISO/IEC 15693以及ISO/IEC 18000-3 模式1兼容，主要用在汽車接入和起動， 汽車發動機防盜，汽車診斷和汽車租賃。
　　MLX90132是一款13.56MHz，完全集成的，多協議RFID/NFC接收器IC。它設計用于處理從106kHz~848 kHz的子載波頻率和最高848kbits/s。
　　MLX90132雙驅動架構僅需要最小數量的外部支持元件，并允許發射器為適當?shù)奶炀€負載提供高達70mW的RF功率。所傳輸?shù)墓β士蛇m用于大多數短距離至中距離的應用。
　　

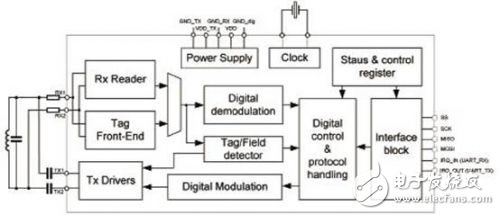

　　圖1 MLX90132簡化方框圖
　　

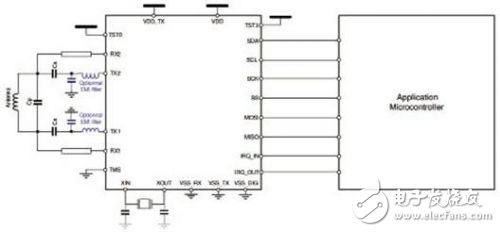

　　圖2 MLX90132典型應用電路
　　

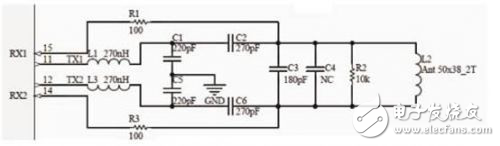

　　圖3 MLX90132外接天線網絡
　　MLX90132為支持NFC嵌入了標簽仿真功能。增強的標簽和域檢測功能實現了在RFID讀卡器配置和NFC模式下的顯著降耗。
　　利用高級位和框架解碼功能，MLX90132的數字部分可以處理從API至物理層的低協議層。
　　它包括一個數字采用子載波檢測和可編程位/信號編碼器/解碼器的數字解調器。它還對于啟動和停止位、額外保證時間（EGT），幀的啟動和停止（SOF/EOF）以及CRC。
　　它的256字節緩沖緩沖器允許對于整個RFID框架進行緩沖。SPI/UART通信端口保證了與主要微控制器的簡易對接，特別是那些低成本產品。
　　

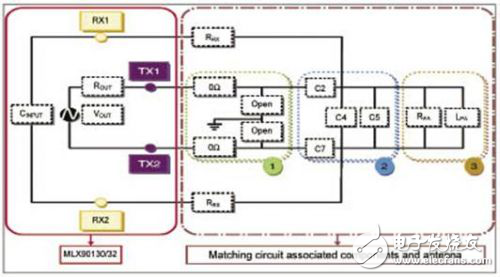

　　圖4 MLX90130/32天線電路框圖
　　MLX90132主要特性
　　?符合 ISO/IEC 18092（NFC）要求
　　?符合ISO/IEC 14443 A1和 B2的 要求
　　?符合ISO/IEC 15693的要求
　　?符合ISO/IEC 18000-3模式1的要求
　　?采用256字節緩沖器的標準SPI接口
　　?高速通信（848kbits/s）
　　?嵌入式RF域和TAG檢測器
　　MLX90132應用
　　?汽車接入和啟動
　　?汽車的個性化設置
　　?汽車診斷
　　?汽車租賃
?
