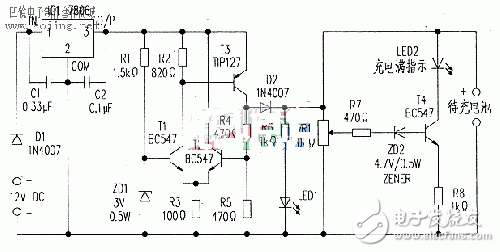

附圖為數碼相機充電適配器電路。電路采用一對晶體管差分放大器和一級電流放大器．分別輸出恒定的電壓和要求的電流。晶體管T1和T2構成一對差分放大器．T1基極電壓由穩壓二極管ZD1穩定在3V．T2基極電壓則由電源經R3和R4分壓獲得。T1和T2相互比較基極電壓，并據此調節電流放大器T3的基極電流。
　　
　　晶體管T3接成電流放大器，為充電提供充足的電流。T3采用TIP127．它是一只中功率達林頓晶體管，電流放大倍數為1000.因此，如T3基極電流為1mA，則集電極電流最大將為1A。T3接成反相放大器工作模式．因此當正電壓加至T1基極時，T1導通后將輸出一負脈沖驅動T3. R2為T(mén)3基極提供約1mA 的電流．因此T3集電極將輸出1A。
　　100Ω的R3在差分放大器調節輸出電壓、電流的過程中起重大作用。通過R3的電流是T1、T2發射極電流之和。T2集電極由于直接連接6V 電源，其集電極電流是固定的。
　　因此T3基極電流隨流經R2和R3的電流大小變化。這種設計可以使充電電壓和電流穩定。輸出電壓的任何變化都由晶體管T1和T2檢測，并據此調節T3的基極電流。
　　適配器的電源供給從12v汽車電池經點煙器插座獲得。穩壓芯片7806（IC1）將12V輸入電壓降低至6V，并限制輸出電流至1A。
　　旁路電容C1、C2在焊接時要緊挨Ic1的引腳。Ic1必須加用適當?shù)纳崞鱽?lái)散熱。
　　LED1和LED2分別用來指示“正在充電”和“充電已滿”的情況。當數碼相機連接到適配器后，LED1發光表示“正在充電”，此時LED2保持熄滅。4.7V的穩壓二極管ZD2的作用是一只二極管開關，它只有在電池端電壓超過5.3v（=4.7v+0.6v）時驅動T4進入導電狀態，使LED2發光，指示“充電已滿”。充電電池是否到達5.3v，可用VR1來調節。圖中D1和D2用作極性保護。
　　電路可安裝在普通PCB板上．并裝入適當?shù)暮袃?nèi)。用一只車載手機充電器的插頭插入車內點煙器插座。
?
