引言

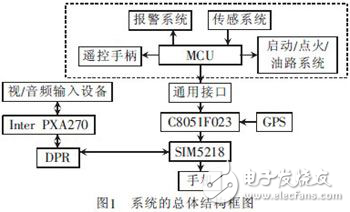

　　隨著第三代移動通信網絡的成熟發展，基于移動通信網絡的視頻監控技術的應用越來越廣泛。本文基于3G網絡覆蓋率高、可靠性強、傳輸速率快的優勢，設計實現汽車防盜報警系統的可視監控。本設計在現有的電子式汽車防盜報警器的基礎上，通過擴展通用接口，實現了對于車體原有報警系統的功能擴展，其總體結構框圖如圖1所示。本文著重闡述該系統視頻監控部分的設計實現。
　　
　　本系統視頻監控部分是在InterPXA270為核心的硬件平臺上，通過構建嵌入式WindowsCE操作系統的軟件開發實現上層應用。該設計以流接口方式開發攝像頭驅動，并利用攝像頭驅動提供的接口，實現嵌入式WindowsCE下實時圖像的數據采集，對原始圖像進行MPEG-4格式的編碼壓縮，同時在WindowsCE端利用SOCKET編程，實現監控數據的傳輸。
　　1 硬件平臺

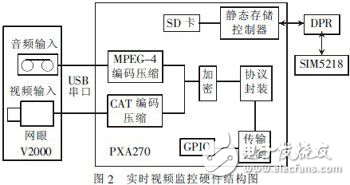

　　現有的汽車防盜報警系統的結構如圖1虛線框內所示，本文著重設計實現的是此系統的視頻監控部分。視頻監控部分的硬件包括三個部分，采集監控數據的攝像頭、多媒體處理器和通信模塊。硬件搭建結構圖如圖2所示。視頻監控部分的硬件平臺是以InterXScale微體系結構的InterPXA270處理芯片為核心，選用SIM5218模塊作為3G通信模塊，采用雙端口RAM技術實現視頻處理和圖1系統的總體結構框圖3G通信模塊的雙CPU之間通信。其中，InterPXA270芯片的主頻為520Hz，同時加入WirelssMMX技術，大大提高了多媒體處理能力。此外PXA270的InterSpeedStep動態電源管理技術，在保證CPU性能的情況下降低了設備的功耗；西門子公司的3G通信模塊SIM5218支持高達7.2Mb/s的數據傳輸率，并且提供UART、USB2.0、GPIO和I2C等豐富的外圍接口，降低了設計難度；本設計中攝像頭選擇了網眼2000，它采用OV511芯片為核心，具有COMS35萬像素的清晰度，并采用USB方式通信，可以采用流接口的方式實時采集監控數據。
