紅外遙控系統設計及應用:Design and Apptication of Infrated Remote Control System

本文介紹了紅外遙控系統的設計，紅外遙控器與單片機的硬件接口以及完整的軟件解碼方案、源程序、應用
方法，為各類紅外遙控器在單片機控制產品中的開發應用提供了一個非常實用的參考。
關鍵詞: 紅外遙控; 軟件解碼; 應用方案

紅外遙控技術已經在日常家用電器中得到了廣泛應用，其使用方便、功耗低、抗干擾能力強的優點也越來越在智能儀器系統中受到重視。市場上的各種家電紅外遙控系統技術成熟、成本低廉，但都是針對各自的遙控對象（彩電、冰箱、空調等），均由專用CPU解碼，作為一般的單片機控制系統不能直接使用。本文探討了如何借鑒家電紅外遙控系統的原理，自行設計解碼電路和解碼、控制程序，利用現有遙控器如何使各控制系統嵌入紅外遙控技術。
1 紅外遙控系統的組成
紅外遙控系統主要由遙控發射器、一體化接收頭、單片機、接口電路組成，如圖一所示。遙控器用來產生遙控編碼脈沖，驅動紅外發射管輸出紅外遙控信號，遙控接收頭完成對遙控信號的放大、檢波、整形、解調出遙控編碼脈沖。遙控編碼脈沖是一組串行二進制碼，對于一般的紅外遙控系統，此串行碼輸入到微控制器，由其內部CPU完成對遙控指令解碼，并執行相應的遙控功能。使用遙控器作為控制系統的輸入，需要解決如下幾個關鍵問題：如何接收紅外遙控信號；如何識別紅外遙控信號以及解碼軟件的設計、控制程序的設計。
2 紅外遙控信號的接收
接收電路使用集成一體化紅外接收頭SM0038（1 ）。

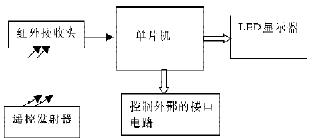

圖一紅外遙控系統組成方框圖

SM0038對外只有3個引腳：VS、GND和1個脈沖信號輸出引腳OUT，外形引腳如圖二所示。與單片機接口非常方便，如圖三所示。VCC接電源+5V并經電容進行濾波，以避免電源干擾; GND接系統的地線（0V）；脈沖信號輸出接CPU的中斷輸入引腳（例如8051的13腳INT1）。采取這種連接方法，軟件解碼既可工作于查詢方式，也可工作于中斷方式。
