1 緒論
　　微波壓控振蕩器（VCO）是頻率產生源的關鍵部件，其指標直接決定著整個頻率源的性能。在C波段以上的窄帶頻率源中，基于電介質的DRO由于其很高的頻率穩定度、較低的相位噪聲而獲得了廣泛的運用。但是DRO由于電介質自身的一些特點而導致整個振蕩器的體積過于龐大，這在某些應用場合是很不利的，此外其可靠性也不容易保證。
　　美國DLI公司開發出的新型介質諧振器SFCR在結構上完全是自屏蔽的，表面鍍金的結構也使得其能夠進行表貼和鍵合，此特點使得基于此介質的VCDO的體積可以做得比較小。此介質的Q值適中，溫度系數較小，基于其的VCDO的相位噪聲和頻率穩定性較好。因此設計一種基于此介質的VCDO是一件有意義的工作。
　　2 方案設計
　　負阻振蕩器的基本電路結構如圖1所示：
　　

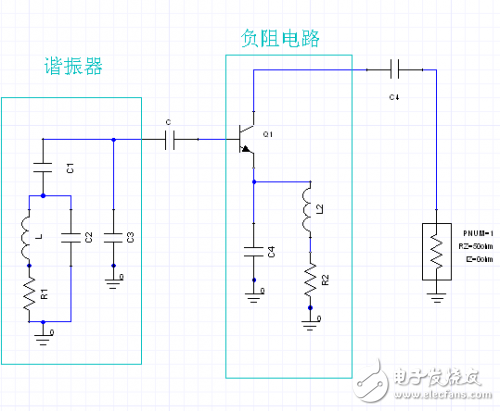

　　圖1 共發射極負阻振蕩電路圖
　　圖1所示負阻振蕩器的輸出頻率由以下公式?jīng)Q定：
　　?（1）
　　在式（1）中，C為振蕩器電路的總電容值，包括介質諧振器的等效電容與負阻電路的等效并聯電容。傳統的電調諧介質振蕩器輸出頻率的方法是在介質諧振器的旁邊直接并聯變?nèi)?a target='_blank' class='arckwlink_none'>二極管來達到改變整個諧振器電路的諧振頻率，此種方法對于SFCR介質諧振器來說并不是很有效，原因在于SFCR的空載Q值不是很高，且隨著頻率偏移，迅速降低。由于小容值的電容不易控制，因此，在SFCR旁邊直接并聯變?nèi)荻O管時，如果變?nèi)荻O管接入系數過大，相位噪聲會嚴重而化，而接入系數過低，調諧帶寬又很窄，因此采用此方法來調諧頻率是一件比較困難的工作。
　　然而，通過改變振蕩器負阻電路部分的狀態同樣能夠在較小的范圍內改變頻率。因此，可以在圖1負阻電路部分的C4 后面串聯一個變?nèi)荻O管來調諧振蕩器的輸出頻率。由于此方法沒有直接在SFCR旁邊直接并聯電容，僅僅靠改變諧振器接入端口的阻抗特性來改變輸出頻率。因此，此方法對SFCR的影響相對傳統的方法要小，簡單實用。具體的設計可以通過CAD仿真工具完成。
