發視頻資料介紹

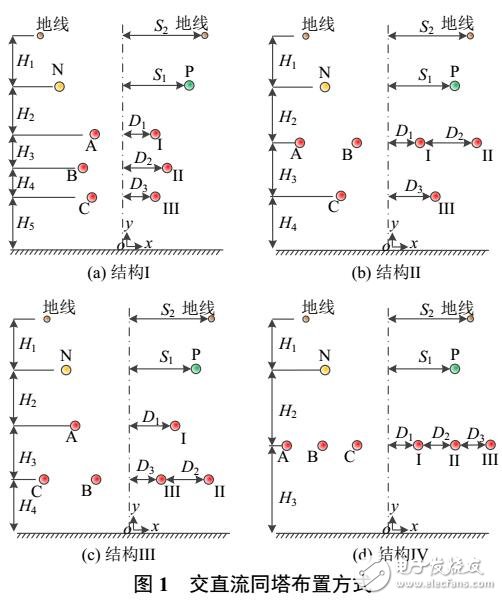

交直流同塔線路混合電場是決定導線對地高度和走廊寬度從而進行線路優化設計的重要因素。由于其地面橫向分布是交流分量和直流分量共同作用的結果，因此其分布特性與兩者的疊加和分布特點有著密切的聯系。以兩回330 kV、750 kV交流線路分別與單回+1100 kV直流線路同塔架設為例，分析了交流線路在不同布置方式與相序排列方式下地面混合電場的分布特性與規律，并據此計算了導線對地最小高度和走廊寬度。結果表明，根據混合電場交、直分量的橫向衰減特性，從走廊中心向外，地面混合電場可分為交流分量占主導的“交流區”，交、直流分量比例相當?shù)摹盎旌线^渡區”以及直流分量占主導的“直流區”，為保證地面交、直流分量“錯峰”布置，兩回交流線路應采用垂直或倒三角排布方式，此時導線最小對地高度按照交流線路單獨運行時的情況設計即可。當交流為750 kV線路時，走廊寬度主要由交流電場控制；交流為330 kV線路時，走廊寬度則由交直流電場分量共同控制。最終推薦采用垂直排布的相序6和倒三角排布的相序4兩種布置方式。
