1.2總體設計

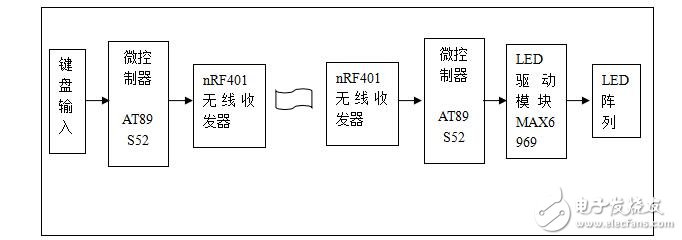

旋轉LED顯示屏的系統總框圖，如圖1.1所示。系統由6個部分組成：系統供電模塊、數據處理與控制單元、顯示單元、通訊單元和鍵盤輸入單元。其中，LED顯示由單片機和MA6969大電流LED控制器共同控制，鍵盤則用來實現人機交互的功能，系統供電是通過從電機中心引出，然后通過整流濾波，給系統供電。用戶可以通過按鍵輸入命令到主單片機，并將命令通過串口無線傳輸?shù)綇膯纹瑱C(jī)，再由從單片機對命令進行譯碼由MA6969大電流LED控制器控制LED的循環顯示。
系統中，主單片機負責人機界面的交互，從單片機負責對主機命令的翻譯，利于系統的改進和更新。
