基于LabVIEW的汽車部件實驗數據管理系統報表生成技術

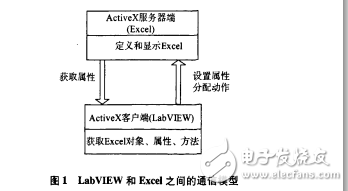

引言實驗室虛擬儀器工程平臺（1aboratory virtual instrument engineering workbench，LabVIEW）被廣泛地應用于汽車、通信、航空、半導體、電子設計生產、過程控制和生物醫學等各個領域m J，涵蓋了從研發、測試、生產到服務的產品開發的所有階段，由于在許多實際應用場合，一個測試項目操作完成后，要求得到關于本次測試的Excel報表，所以如何在LabVIEW中利用ActiveX技術實現其與Excel 的通信并生成用戶定制的報表就成為了一個值得研究的問題。通過汽車部件實驗數據管理系統實例重點介紹了基于Excel模板的報告表的生成過程，實現了某基于Lab． VIEW測試項目的Excel報表自動生成。 1 LabVIEW和Excel的通信模型及 Excel的層次結構 1．1通信模型 ActiveX是Microsoft提出的一組使用組件對象模型 （component object model，COM），使得軟件組件在網絡環境中進行交互的技術集，它與具體的編程語言無關，從 LabV IEW5．0以后的版本都提供了對ActiveX的支持， ActiveX采用客戶機（Client）和服務器（Server）的模式來實現與LabVIEW的通信。LabVIEW具有ActiveX客戶機和服務器的雙重功能，既可以在內部環境中調用和使用外部服務，也可以從其他客戶機的環境中調用和使用labVIEW服務。圖l是LabVIEW利用ActiveX技術實現和 Excel的通信模型。
