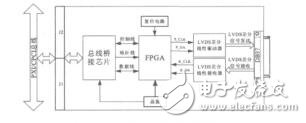

基于PXI_CPCI總線的LVDS數據收發模塊設計_李昕龍
隨著信息化時代的深入,數據傳送量越來越大,傳輸速度越 來越快,電子產品更向便攜式發展。 LVDS ( Low Voltage Differ－ ential Signaling ) 是一種低擺幅的差分信號技術,它使得信號能 在差分 PCB 線對或平衡電纜上以幾百 Mbps 的速率傳輸, 其低 壓幅和低電流驅動輸出實現了低噪聲和低功耗, 很大程度滿足 了用戶對接口技術的要求。 減少供電電壓和邏輯電壓擺幅的一個極好例子是低壓差 分信號(LVDS)。LVDS 物理接口使用 1.2V 偏置提供 400mV 擺幅 的信號 (使用差分信號的原因是噪聲以共模的方式在一對差分 線上耦合出現,并在接收器中相減從而可消除噪聲)。LVDS 驅動 和接收器不依賴于特定的供電電壓, 因此它很容易遷移到低壓 供的系統中去,而性能不變。 LVDS 的工作原理如圖 1 所示,其驅動器由一個恒流源(通 常為 3.5mA)驅動一對差分信號線組成。在接收端有一個高的直 流輸入阻抗(幾乎不會消耗電流),所以幾乎全部的驅動電流將流 經 100 歐的終端電阻在接收器輸入端產生約 350mV 的電壓。 當驅動狀態反轉時,流經電阻的電流方向改變,于是在接收端產 生一個有效的“0”或“1”的邏輯狀態。
隨著信息化時代的深入,數據傳送量越來越大,傳輸速度越 來越快,電子產品更向便攜式發展。 LVDS ( Low Voltage Differ－ ential Signaling ) 是一種低擺幅的差分信號技術,它使得信號能 在差分 PCB 線對或平衡電纜上以幾百 Mbps 的速率傳輸, 其低 壓幅和低電流驅動輸出實現了低噪聲和低功耗, 很大程度滿足 了用戶對接口技術的要求。 減少供電電壓和邏輯電壓擺幅的一個極好例子是低壓差 分信號(LVDS)。LVDS 物理接口使用 1.2V 偏置提供 400mV 擺幅 的信號 (使用差分信號的原因是噪聲以共模的方式在一對差分 線上耦合出現,并在接收器中相減從而可消除噪聲)。LVDS 驅動 和接收器不依賴于特定的供電電壓, 因此它很容易遷移到低壓 供的系統中去,而性能不變。 LVDS 的工作原理如圖 1 所示,其驅動器由一個恒流源(通 常為 3.5mA)驅動一對差分信號線組成。在接收端有一個高的直 流輸入阻抗(幾乎不會消耗電流),所以幾乎全部的驅動電流將流 經 100 歐的終端電阻在接收器輸入端產生約 350mV 的電壓。 當驅動狀態反轉時,流經電阻的電流方向改變,于是在接收端產 生一個有效的“0”或“1”的邏輯狀態。
