?。?引 言目前，傳統的多路數據采集系統的設計有２種 方 法，一種是基于下位機單片機和上位機 ＰＣ 的系統架構方式進行設計，且 上 位 機 ＰＣ 軟 件 多 采 用 ＶＢ、ＶＣ＋ ＋、ＤＥＬ－ＰＨＩ等面向?qū)ο蟮某绦蛟O(shè)計語言進行設計；另一種是基于美國國家儀 器 公 司（ＮａｔｉｏｎａｌＩｎｓｔｒｕｍｅｎｔｓ，簡 稱 ＮＩ）的 數據采集卡和上位機 ＬａｂＶＩＥＷ 的系統架構方式進行設計。第１種設計方案的優點是下位機單片機硬件成本較低，缺點是上位機軟件編程調試較復雜，開發周期長，需要專業人員才能實現。第２種設計方案的優點是上位機軟件采用 ＬａｂＶＩＥＷ 圖形化 編 程 語 言，具有編程簡單方便，界 面形象直觀，縮短開發周期，并可根據用戶的需要對系統做出快速更改等 ［１－３］，缺點是 ＮＩ公司的數據采集卡比較貴，對于中小企業來說是一筆不小的開銷。針對上述２種設計方案的優缺點，提出基于ＳＴＣ單片機和ＬａｂＶＩＥＷ 的多路數據采集系統設計方案，從而實現一種在 ＬａｂＶＩＥＷ 開發環境下的低成本多路數據采集系統［４］。

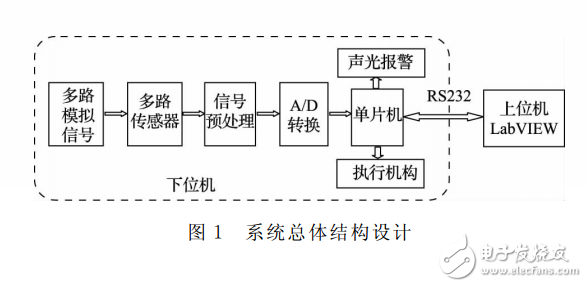

　?。?系統總體結構設計系統總體結構設計如圖１所示。
