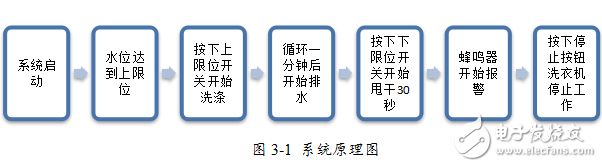

本系統主要完成洗衣機的基本洗滌功能，通過PLC控制接受，處理數據，只要一旦有輸入信號，經過PLC處理，就會在輸出端有相應的輸出。本設計時基于三菱FX2N系列PLC進行編程控制的，系統原理框圖如圖3-1所示:

　　本系統采用三菱FX2N系列PLC作為主控CPU，顯示數據與參數輸入通過三菱觸摸屏與PLC連接實現。CPU：三菱FX2N型48點I/O型CPU（其中48點為24口輸入，24口輸出）。通訊線：USB接口連線，RS-232接口連線。計算機。

　　三菱PLC按照自動化技術發展的時期，開發出了與當時工業控制方式相對的不同系列的PLC其中包括F系列、O系列、2系列、OS系列、1S系列、1N系列、2N系列、2NC系列、Q系列等。不同的系列都有不同的特點。例如FX2是1991年推出的產品，F(xiàn)X0是在FX2之后推出的超小型PLC。早三菱PLC的眾多系列中，F(xiàn)X2N系列是一款性能極佳的產品，根據不同的功能，它還延伸出了不同類型，不同點數輸入輸出端口作為區別的經濟型產品，用戶可以根據需求選擇能實現不同功能的產品。同時，三菱公司還特別為個別系列的PLC開發了與之相對應的擴展模塊、特殊模塊、通信接口以及通信模塊等。
