本設計使用電路模塊化的設計思路，并結合實際電路設計了一種簡單適用的多參數超聲波治療儀。目前，該設計在國內外無類似的產品報道，產品設計原理涉及許多關于超聲波對骨傷治療的最前沿的研究成果和報道。
1 系統構成原理

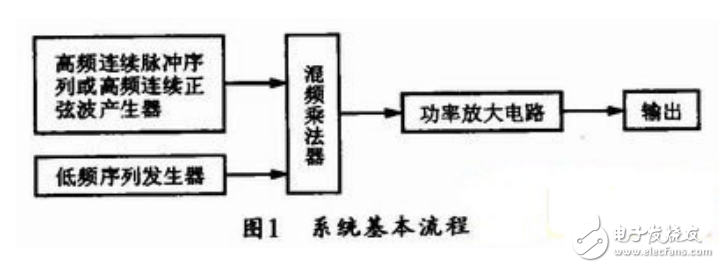

該系統主要分為 5 個主要模塊。其中單片機控制模塊是系統核心，它控制著超聲波產生的強度。其他（如 MAX038 則）主要是產生高頻波，NE555 構成多諧振蕩器，混頻后產生的超聲波經過放大輸出，即可作用于人體的受傷部位，其基本的系統構成如圖 1 所示。
本系統的基本工作原理是先由集成芯片 MAX038 輸出一個高頻信號，同時由 NE555 構成的多諧振蕩器通過 7474 組成的二分頻電路和 MAX029 以及外圍電路構成的低通濾波器得到低頻信號，再用低頻信號調制高頻信號，以得到適當頻率的超聲波。由于信號比較微弱，所以需要功率放大器來對信號進行放大。這里的功放電路采用三級放大電路，最后再經過換能器輸出，并由單片機控制超聲波的輸出強度。
