開關電源是利用現代電力電子技術，控制開關管開通和關斷的時間比率，維持穩定輸出電壓的一種電源，開關電源一般由脈沖寬度調制（PWM）控制IC和MOSFET構成。隨著電力電子技術的發展和創新，使得開關電源技術也在不斷地創新。目前，開關電源以小型、輕量和高效率的特點被廣泛應用幾乎所有的電子設備，是當今電子信息產業飛速發展不可缺少的一種電源方式。

　　主要用途

　　開關電源產品廣泛應用于工業自動化控制、軍工設備、科研設備、LED照明、工控設備、通訊設備、電力設備、儀器儀表、醫療設備、半導體制冷制熱、空氣凈化器，電子冰箱，液晶顯示器，LED燈具，通訊設備，視聽產品，安防監控，LED燈袋，電腦機箱，數碼產品和儀器類等領域。

　　開關電源并聯均流技術

　　在實際應用中，往往由于一臺直流穩定電源的輸出參數（如電壓、電流、功率）不能滿足要求，而滿足這種參數要求的直流穩定電源，存在重新開發、設計、生產的過程，勢必加大電源的成本、延長交貨時間、影響工程進度。因此在實用中往往采用模塊化的構造方法，采用一定規格系列的模塊式電源，按照一定的串聯或并聯方式，分別達到輸出電壓、輸出電流、輸出功率擴展的目的。

　　但是電源輸出參數的擴展，僅僅通過簡單的串、并聯方式還不能完全保證整個擴展后的電源系統穩定可靠的工作。不論電源模塊是擴壓還是擴流，均存在一個“均壓”、“均流”的問題，而解決方法的不同，對整個電源擴展系統的穩定性、可靠性都有很大的影響。由于目前穩定電源輸出擴流應用較多，本文僅討論開關電源并聯均流技術。均流的主要任務是：

　　（1）當負載變化時，每臺電源的輸出電壓變化相同。

　?。?）使每臺電源的輸出電流按功率份額均攤。

　　2提高系統可靠性方法

　?。?）在電源并聯擴流過程中，為了提高系統工作穩定性，可采用N＋m冗余的方法。其中m表示冗余份數，m值越大，系統工作可靠性越高，但是系統成本也相應增加。

　　（2）采用均流技術保證系統正常工作。在電源并聯擴流中，應用較為廣泛的辦法是自動均流技術。它通過取樣、電子控制調節環路來保證整個系統的輸出電流按每個單元的輸出能力均攤，以達到既充分發揮每個單元的輸出能力，又保證每個單元可靠工作的目的。

　　（3）均流技術應滿足條件：

　　·所有電源模塊單元應采用公共總線。

　　·整個系統應有良好的均流瞬態響應特性。

　　·整個并聯輸出擴流系統有一個公共控制電路。

　　（4）常用的幾種并聯均流技術：

　　·改變單元輸出內阻法（斜率控制法）

　　·主/從控制法（master/slave）

　　·外部控制電路法

　　·平均電流型自動負載均流法

　　·最大電流自動均流法（自動主/從法、民主均流法）·強迫均流法

　　3關于均流技術中常用的一些概念

　　3．1穩壓源（CV）

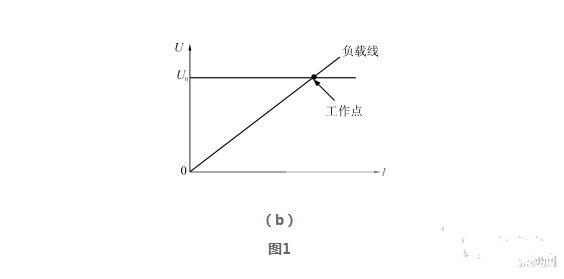

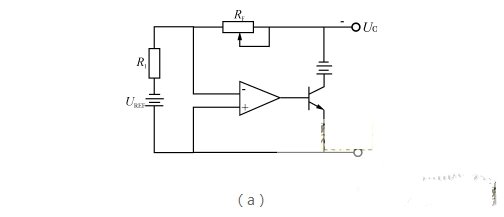

　　電路框圖和特性曲線分別如圖1（a）、（b）所示，輸出電壓UO=RFUREF/R1

　　（a）

　?。╞）
?

　　3．2穩流源（CC）

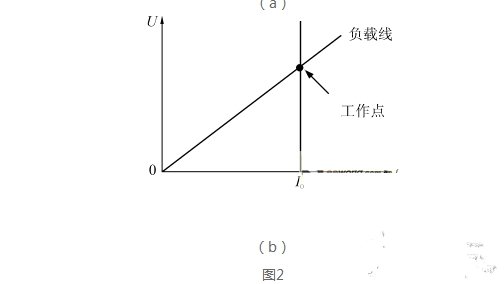

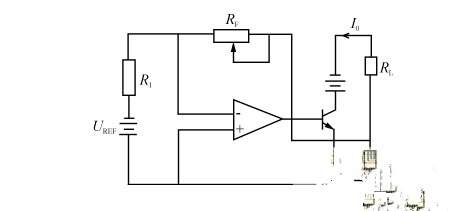

　　電路框圖和特性曲線分別如圖2（a）、（b）所示，輸出電流IO=RFUREF/（RSR1）

　?。╝）

　?。╞）

　　圖2

　　3．3CV/CC（恒壓/恒流交疊）

　　特性曲線如圖3所示
　

　　圖3

　　4常用幾種均流技術的工作原理

　　4.1改變單元輸出內阻法（斜率控制法、電壓下垂式、輸出特性斜率控制式）實現方式：

　　·UO固定，改變斜率

　　·斜率固定，改變輸出電壓

　?。?）工作原理和特性曲線

　　開關電源并聯均流技術

　　（b）

　　圖4

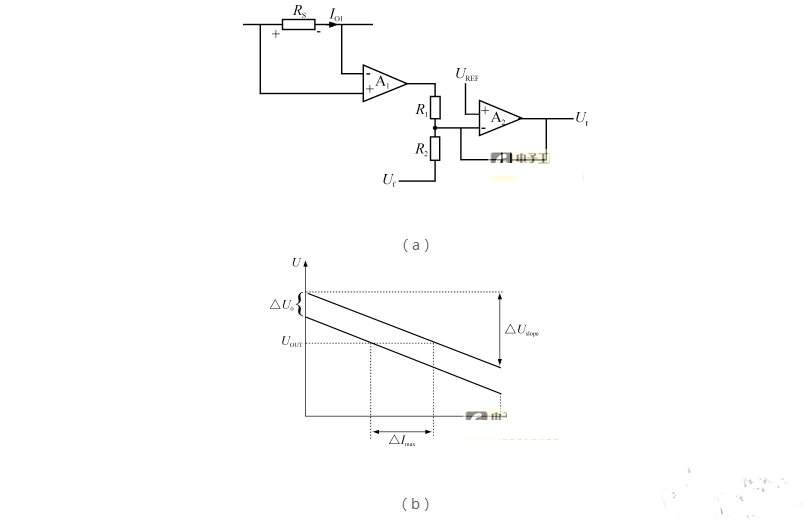

　　見圖4（a）、（b），圖中△Imax=△UOImax/△Uslope，內阻RO=△UO/△IO當單元輸出電流IO1增加時，IO1在電流檢測電阻RS上的壓降增加，致使A1輸出電壓增加，與單元電壓反饋信號Uf疊加后送至A2反相輸入端，經A2放大后輸出Ur變負，利用這個Ur電壓控制單元輸出電流，從而實現均流。

　　由圖4（b）可以看出：當?shù)湫椭怠鱑O=±0.1％，△Uslope=±2％，則△Imax=0.05Imax，即調整精度為5％。這種調節精度對大多數調節系統來說是能接受的。

　　（2）改變單元輸出內阻法（斜率法）特點

　　·小電流時均流效果較差，這點可從公式

　　△Imax=0.05Imax看出。

　　·大電流時均流效果較好。

　　·對電壓源來說，內阻RO（斜率）應越小越好，但是這種均流方法利用改變RO來實現均流，降低了電源輸出的負載特性，即以犧牲電路的技術指標來實現均流。

　　·隨著微處理器技術的發展，這種方法很容易實現程控，從而實現比較理想的均流控制特性。

　　4．2主/從控制法（Master/Slave）

　　（1）工作框圖

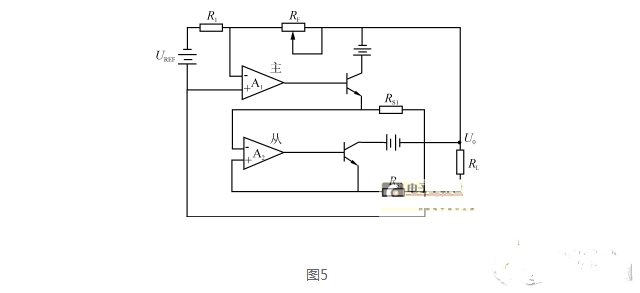

　　見圖5，在這種工作方式下用n個單元，其中一個單元（主控單元）工作在電壓源（CV）方式，其余n－1個單元工作于電流源（CC）方式，利用來自輸出電流的誤差電壓△U來實現均流控制。它實際上是由電壓環（外環）和電流環（內環）構成電流控制型的雙環控制，或說成是電壓控制的電流源。

　　（2）主要特點

　　·一旦主控單元出現故障則整個系統崩潰。
