（一）45-925MHz調頻接收頭

近期從《電子報》上看到有一篇介紹以用普通電視機用高頻頭為主要元件的二次變頻調頻接收頭,看文章介紹的還可能,遂購得一套.組件完好,元件焊裝尚可,高頻頭采用立式安裝,調諧采用一只自帶頻段開關的100K電位器.于是迫不急待地接上電源和揚聲器試機,在調整中才發現,原圖中的1K微調電位器在組件中并沒有安裝,在板子的左下方原預留了一只LED的位置,分析為調諧指示燈.焊上一只LED后發現對接收信號有一定影響,遂去除.初次使用一15V開關電源組件作電源,發現干擾很大,仔細看說明書也發現此組件不能使用開關電源.利用手頭一只約30瓦的雙15V電源變壓器作電源,取其中一組直接輸入組件的電源輸入端.接入一揚聲器試聽,總體感覺頻率調節不是很精細;究其原因是因?yàn)檎{(diào)諧電位器的手柄太細,用一只舊收音機上的手柄套上后感覺好了很多.在調整中也發現了不少的問題:如電源穩壓集成塊7805和7812發熱量較大,為了保證組件工作正常專門加裝了一只散熱片,工作起來散熱片只有微熱.

組件工作基本正常,可是為組件找一個合適的外殼也著實費了一番腦筋.找來找去也沒有找到一個合適的,正好郵購時的外包裝還沒有丟掉,就用它罷!將變壓器裝入包裝盒內,組件干脆用螺絲固定在盒外面,另設開關和電源指示燈等.揚聲器直接安裝在外殼上,為了加強散熱,采用一只計算機CPU上的小風扇從側面直吹電路板,供電由變壓器的另一組繞組串一只二極管供給.并在外殼上安裝一只Q9插座,就可以直接安裝1.2米拉桿天線或是上文介紹的八木天線了.

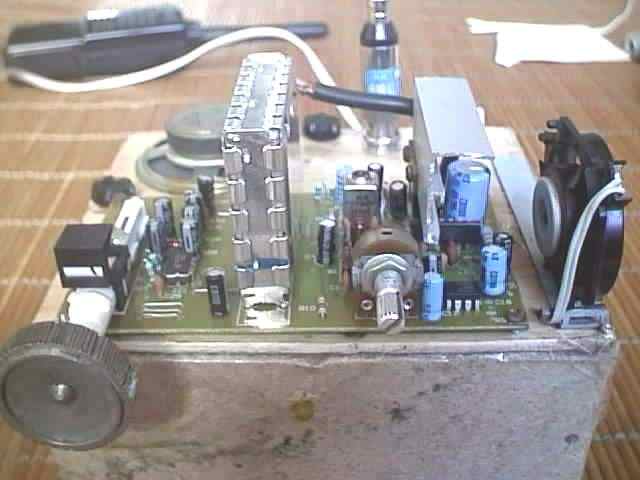

最后完成的外觀(點擊放大)

總體評價:接收頭的頻率接收范圍和文章介紹基本一致,就是對于調頻收音(88-108Mhz)有個別臺調不出來.頻率調整不是很方便;無頻率指示裝置,采用文章介紹的用一只表頭并在電路上指示大概頻率,發現對接收有一定的干擾.個別元件發熱量較大,建議安裝散熱裝置.對于接收900M模擬手機時采用拉桿天線比我的八木天線效果要好一些,而且天線的長短對于接收很關鍵.組件的頻率穩定度尚可,此組件作為學習電視機音頻接收部分原理或調試發射電路有一定的現實意義.

（二）我用45～925MHz二次變頻調頻接收頭

（曉曉）

     暑期，一名調頻發燒友送我一個全頻接收機的組件，可能他也不知如何安裝才送我的。剛好電子報有一篇類似的文章（如下），經過幾番考慮才確認是此品。裝好后，效果當然不錯，只是無頻率指示，接收的頻率只有推測，在144--148MHZ、220-225MHZ、430--440MHZ、902--925MHZ的業余頻段無法發揮，頻帶太寬了。其次我建議愛好者使用電池供電，盡量發揮自己的優勢對此品的開發，我覺得還是很有價值的，只是我的時間有限。祝愿您能開發新功能！

    以下是關于此品的說明:

    市售收音機一般只能接收88～108MHz調頻廣播，頻帶窄、靈敏度低。本文介紹的接收頭可接收45～925MHz范圍內的調頻信號，可用于收聽廣播、電視伴音、監聽無繩電話、對講機等，用途較廣，有一定的實用性和趣味性。其電路按通信接收機和收音機電路綜合設計，具有高靈敏度(1μV)、高穩定性等優點，特別適合遠程接收。
　　一、電路原理

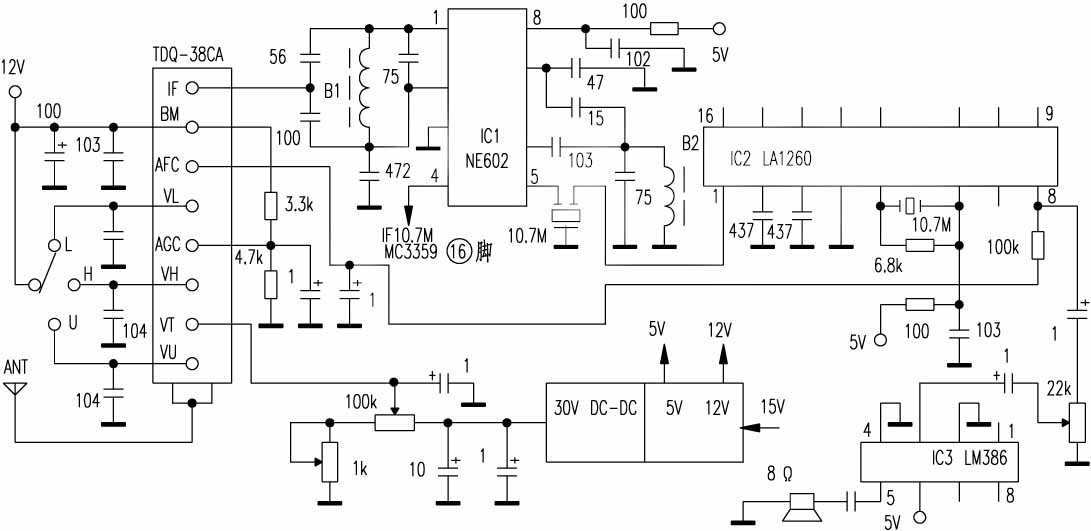

　　全機使用1只高頻頭，4只集成電路，構成典型的二次變頻超外差接收頭。第一中頻可在31.5～38MHz之間選擇，本機選為31?5MHz，第二中頻為標準的10?7MHz。音頻輸出約0?2W，靜態電流100mA，電路見附圖。
　　無線電信號經高頻放大、變頻后，輸出的31?5MHz第一中頻信號通過高頻變壓器B1送到IC1，與42?2MHz第二本振混頻，產生10?7MHz第二中頻信號，該中頻信號通過10?7MHz三端濾波器送入IC2。IC2具有中放、音頻解調、調諧指示等功能。解調后的音頻信號經IC3放大后驅動8Ω/0?5W揚聲器或耳機。IC2鑒頻輸出端8腳的電壓控制高頻頭AFC端，即可達到自動頻率微調的目的。
　　本機電源由7805、7812穩壓集成電路及外圍元件組成的DC－DC變換器，分別向電路各部分提供5V、12V、30V工作電壓。7812需3V以上的電壓差，因此，輸入的直流電壓應在15V以上。
　　二、元件選擇
　　1?高頻頭應選用靈敏度較高的全增補頻道高頻頭，使用掃頻儀、示波器和頻率計對高頻頭進行改調，在保證總體性能不變的情況下，將U段頻率上限提高到960MHz，而實際使用中的頻率上限為925MHz。實測頻率范圍為L(zhǎng)段45～155MHz、H段150～465MHz、U段440～960MHz。
　　2?第二本振/混頻選用高性能的通信專用電路NE602。該集成電路采用雙平衡混頻器，具有很好的信噪比和三階段互調指標，在沒有外部高放的情況下，接收機有0?2μV的靈敏度，因而，可以省去第一中放，簡化電路。
　　3?第二中放、音頻解調選用高信噪比的FM/AM收音機集成電路LA1260。該集成電路包含AM/FM兩部分，本機取其FM部分，AM部分空置，LA1260有很高的信噪比，F(xiàn)M部分為81dB，比常用集成電路(CXA1019、CXA1238、TTA8127)高11dB，具有失真小、抗干擾能力強等優點。
　　4?30V DC－DC變換器選用NE555雙時基電路，NE555與外圍元件組成自激多諧振蕩器，在其3腳輸出400kHz方波并送至倍壓整流電路。輸入電壓12V時，輸出電壓31?5V。
　　5?調諧組件選用自帶頻段開關的100kΩ電位器，用于頻率粗調，1kΩ單連電位器用于頻率微調。該調諧組件無頻率指示，可用一只30V直流電壓表頭并在高頻頭VT端與地之間，并根據指示電壓大致了解接收頻率。頻段開關順序L—H—U，順時針調諧時頻率增高，反時針減小。
　　6?高頻變壓器B1，振蕩線圈B2選用成品電視中周TRF1445，原諧振頻率38MHz，B1無須改繞，加大諧振電容即可，B2拆去1圈，諧振頻率約41?5MHz。
　　7?天線是本機的關鍵部件，有條件的可根據接收頻段選擇專用天線，也可選用1?5米拉桿天線，接收U段信號時，天線最佳長度根據實際情況在15～30厘米之間選擇。天線與高頻頭用粗單股銅線連接，連線長度不超過3厘米。
　　三、調試與使用
　　本機除高頻頭外，只有一個調諧點，即第二本振頻率調整，要求較高時可用頻率計調整，無頻率計時，只需將已改繞的B2磁芯向外(反時針)旋轉1/3圈，諧振頻率大約為42?2MHz。本機使用較簡單，調諧時將微調電位器置于中間位置，然后緩慢轉動調諧電位器，收到信號后再調節電位器，使音質最好即可。

（三）45-925MHz調頻立體聲接收頭

（一）"調頻接收頭"中所介紹的電路在設計上有許多不足，以下接收頭對上兩篇進行總結、改進，接收頭在性能上有了較大提高。
一、原接收頭存在的問題
 １、選擇性差。第二本振／混頻電路（NE602)采用了較簡單的單調諧回路，因而選擇性、通頻帶特性較差，致使接收頭出現混臺、強臺壓弱臺的現象。要解決此問題就必須 在NE602之前加雙調諧回路，將頻帶寬度降低到1MHz左右。
 ２、靈敏度低。NE602雖然有較高的輸入靈敏度指標，但是在實際使用中效果并不明顯，主要原因在于接收微弱信號時高頻頭的中頻信號電壓較低，致使NE602的混頻效率降低，混頻增益也隨之降低。因而、有必要在高頻頭與NE602之間加一級中頻放大。
 ３、調諧精度差。接收頭調諧組件雖然采用了精密30圈電位器，但是、因接收頻率太寬，實際調諧精度仍然較低（每圈3 15MHz)?？梢圆捎?a target="_blank">電阻分壓，開關轉換的方式，將調諧精度提高3 6倍。
 ４、信噪比差。為了簡化電源，便于使用直流電源，接收頭調諧電壓由高頻DC-DC變換器提供。因接收頭印制板采用的是單面板，變換器產生的高頻輻射干擾十分明顯，為此、必須采用雙面大面積地孔化印制板，利用大面積地對各級進行屏敝，實驗證明效果極佳，干擾噪聲降低到不可聞的程度，信噪比有了較大提高。
二、新型接收頭
 １、電路組成。接收頭由高頻調諧器、第一中放、第二本振／混頻、第二中放、FM解調、立體聲解碼、自動增益控制、調諧組件、功放、30V升壓電路、穩壓電路等組成。
    ①、高頻調諧器是接收頭的最重要部件，通訊機專用的高頻調諧器雖然性能好，但價格相當高昂，也無法從市場購買到，因而，高頻調諧器只好選用電視機用全增補高頻頭。全增補高頻頭的電路結構與通訊機高頻調諧器并無太大差別 ，只要不是專用要求，選擇電視機用高頻頭是可行的。全增補高頻頭的品種較多，電路各異，分立元件類的靈敏度較低，不可選用，應選擇以TDA5300T系列為主電路的高頻頭。以筆者所使用的"成都旭光"TDQ－3B6高頻頭為例，該高頻頭由三組獨立的LC輸入回路、雙柵極場效應高放、雙調諧回路以及TDA5330T組成。三頻段電路各自獨立，互不影響，頻率覆蓋45--900MHz，特別方便改調。高頻頭的調整較簡單，輸入回路、本振不用調整，調整的重點是雙調諧回路，即將原8MHz的中頻帶寬壓縮到1MHz以下，以提高選擇性指標。有條件的可用掃頻儀調整，無儀器時也可不調整而直接使用，只是靈敏度、選擇性稍差。
    ②、38MHz第一中頻濾波器由B1、B2、C3、C4、C5組成，B1、B2選用免調型，C4容量的大小決定中頻帶寬。濾波器中心頻率38MHz，帶寬600KHz。
    ③、第一中放、第二本振／混頻電路由TA7358AP組成，TA7358AP曾大量用于調頻收音機，高放增益23dB，混頻增益31dB,本振穩定性相當好。本級的電路構成與調頻收音機高頻頭基本相同，只是工作頻率不同。B3、B4、B5均選用免調型，本級無需調試。
    ④、第二預中放由T1以及有關元件組成，增益20dB。
    ⑤、第二中放、FM解調、立體聲解碼電路與《電子報》今年第八期"高保真調頻立體聲調諧器"的基本電路相同，不同的是立體聲解碼電路由LA3370改為L(zhǎng)A3430。LA3430的壓控振蕩器采用了456KHz陶磁振蕩器，提高了穩定性，減小了失真度。新增了高頻頭AGC控制電路，防止強信號堵塞。為了進一步提高立體聲分離度，立體聲輸出濾波器由RC雙T濾波器改為L(zhǎng)C濾波器，立體聲分離度可達50dB。
    ⑥、AGC控制電路由T2以及有關元件組成，IC2第⑥腳輸出電壓隨輸入信號的強弱在0～8V之間變化，但該電壓不能直接用于反向AGC高頻頭，必須在倒相后才能用于AGC控制。
    ⑦、30V DC－DC變換器提供高頻頭調諧電壓，輸入電壓12V，輸出電壓30V。采用升壓電路代替電源變壓器調諧電壓繞組，簡化了電源電路，可交直流兩用。
    ⑧、調諧組件由調諧電位器－頻段開關、頻道開關組成，調諧電位器選用30圈精密電位器，頻段開關組合在調諧電位器上，R1 R4的作用是將L、H、U三頻段的每一段再分為高、中、低三段，通過一支3×3的開關轉換，調諧精度提高三倍。
    ⑨、功放由LM386組成，該級只用于通訊信號監聽，收聽立體聲節目時最好是外接有源音箱。
 ２、天線
天線質量的好壞直接關系到收聽的質量，以及靈敏度等指標。在要求不高的情況下可以選用1.5米拉桿天線，適合收聽本地調頻廣播和通訊信號。如果要接收遠程信號，就必須選用室外天線。收聽遠程調頻廣播，最好選用調頻廣播頻段專用的室外天線，如要兼收通訊信號也可選用全頻段電視天線，不過在靈敏度、選擇性方面要差于專用頻道天線。
 ３、電源
電源質量的好壞也與整機靈敏度、信噪比有密切的關系。變壓器、整流器、預穩壓應遠離接收頭，以避免產生干擾。變壓器應選用25W的優質產品 ，在接收頭穩壓電路前加接一級可調的預穩壓電路，可降低接收頭的功耗，降低接收頭穩壓電路的熱量，提高接收頭的穩定性。穩壓電路采用了低功耗、低壓差穩壓集成電路，最低輸入電壓12.3V，最佳輸入電壓12.6V，最高輸入電壓15V。
 ４、主要性能指標
靈敏度 ≥0.5uV 選擇性≥75db 立體聲分離度≥50db 靜態電流≤100mA
