每一個電子愛好者都有電子制作的經歷，從開始時的不斷失敗到逐漸得心應手，其中的滋味是圈外人所無法領會的。其實有很多朋友很想進入電子制作的大門，但是苦于找不到入門的方法而在門外徘徊～～

    電子技術的實踐性極強，通過組裝、調試制作套件是快速入門的好辦法，電子制作實驗室網站準備利用網站這個多媒體平臺，將制作套件的全過程用文字、圖片等形式展現出來，最大限度的提高制作的成功率，并且在制作的過程中穿插一些基本的元件知識，幫助初學者完成制作。這里我們精心挑選的幾個品種已經在很多學校中推廣使用，學生們反映這些小制作趣味性強，能學到知識，而且可以把學生多余的精力引到正軌上去，或許還是一門以后能謀生的技藝。

    自己動手制作一個調頻無線話筒，不但容易而且也非常有趣，相信很多電子愛好者都親手做過，站長也不例外，在6年前就曾經制作過，還用它來和朋友們開開玩笑～～～

    這里我們提供了一套比較典型的調頻話筒制作套件，其中包括了制作調頻話筒所用到的全部器件。作為初學者或者剛?cè)腴T的朋友可以通過制作套件學到一些相關知識，特別是學生，理論知識已經有了一點，可是動起手來就是另外一回事嘍～～

無線話筒原理分析篇：

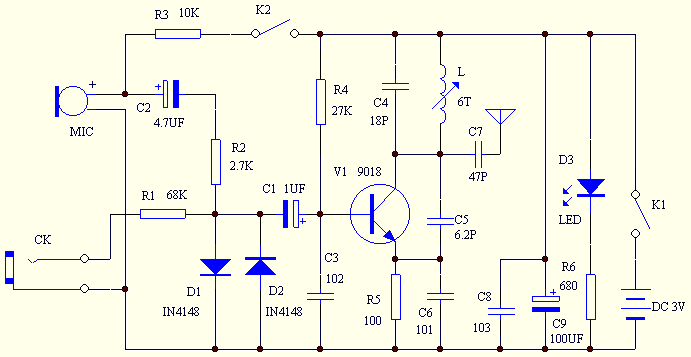

    下面的就是調頻無線話筒的電路圖，電路非常簡潔，沒有多余的器件。高頻三極管V1和電容C3、C5、C6組成一個電容三點式的振蕩器，對于初學者我們暫時不要去琢磨電容三點式的具體工作原理，我們只要知道這種電路結構就是一個高頻振蕩器就可以。三極管集電極的負載C4、L組成一個諧振器，諧振頻率就是調頻話筒的發射頻率，根據圖中元件的參數發射頻率可以在88～108MHZ之間，正好覆蓋調頻收音機的接收頻率，通過調整L的數值（拉伸或者壓縮線圈L）可以方便地改變發射頻率，避開調頻電臺。發射信號通過C4耦合到天線上再發射出去。

    R4是V1的基極偏置電阻，給三極管提供一定的基極電流，使V1工作在放大區，R5是直流反饋電阻，起到穩定三極管工作點的作用。

    這種調頻話筒的調頻原理是通過改變?nèi)龢O管的基極和發射極之間電容來實現調頻的，當聲音電壓信號加到三極管的基極上時，三極管的基極和發射極之間電容會隨著聲音電壓信號大小發生同步的變化，同時使三極管的發射頻率發生變化，實現頻率調制。

    話筒MIC可以采集外界的聲音信號，這里我們用的是駐極體小話筒，靈敏度非常高，可以采集微弱的聲音，同時這種話筒工作時必須要有直流偏壓才能工作，電阻R3可以提供一定的直流偏壓，R3的阻值越大，話筒采集聲音的靈敏度越弱。電阻越小話筒的靈敏度越高，話筒采集到的交流聲音信號通過C2耦合和R2匹配后送到三極管的基極，電路中D1和D2兩個二極管反向并聯，主要起一個雙向限幅的功能，二極管的導通電壓只有0.7V，如果信號電壓超過0.7V就會被二極管導通分流，這樣可以確保聲音信號的幅度可以限制在正負0.7V之間，過強的聲音信號會使三極管過調制，產生聲音失真甚至無法正常工作。

    CK是外部信號輸出插座，可以將電視機耳機插座或者隨身聽耳機插座等外部聲音信號源通過專用的連接線引入調頻發射機，外部聲音信號通過R1衰減和D1、D2限幅后送到三極管基極進行頻率調制。所以這個套件不但可以做一個無線話筒，而且還可以做一個電視機無線耳機使用。

    電路中發光二極管D3用來指示工作狀態，當調頻話筒得電工作時就會點亮，R6是發光二極管的限流電阻。C8、C9是電源濾波電容，因?yàn)榇箅娙菀话悴捎镁砝@工藝制作的，所以等效電感比較大，并聯一個小電容C8可以使電源的高頻內阻降低，這個電路非常常見。

    電路中K1和K2其實是一個開關，它有三個不同的位置，撥到最左邊時斷開電源，最右邊是K1、K2接通做調頻話筒使用，中間位置是K1接通,K2斷開，做無線轉發器使用，因?yàn)樽鰺o線轉發器使用是話筒不起作用，但是話筒會消耗一定的靜態電流，所以斷開K2可以降低耗電、延長電池的壽命。

無線話筒動手實踐篇：
