業余制作拋物面天線的要點---拋物面天線的F/D與饋源的輻射方向角Q的關系

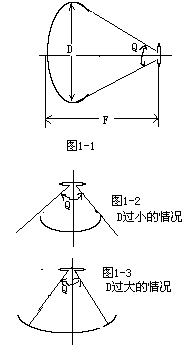

F/D（F是拋物線的焦點，D是拋物線的口徑）與饋源的方向角Q是從屬關系，也就是說只有饋源的方向角確定以后才能確定你所要制作的拋物面天線的直徑及焦距。作為一個業余愛好者只知道F/D=0.3--0.5是不夠的，如何才能使一條天線與饋源的配套即采用合適的F/D，這個問題很重要，它直接影響天線系統的效率及信噪比等。圖1-1所示Q是饋源所固有的，饋源確定了，Q也就確定了。
制作天線首先要決定饋源，只有饋源的方向角為已知，才能按不同的F/D制作不同直徑的天線，而不應制作好了天線以后才制作饋源，因?yàn)檫@樣一來很難達到理想的效果，必定產生如圖1-2或圖1-3的情況。圖1-2的情況會使地面反射的雜波進入饋源，而且天線邊緣的微波和繞射波也會進入饋源，使得天線接收系統的信噪比減小。圖1-3的情況則會使天線的利用率降低造成人為的浪費而且信號的旁瓣也同時進入了饋源。F/D與Q的關系是：F/D=1/4*Ctg Q/2。
所以先有饋源方向角再根據你所要制作多少直徑的天線而后確定F=D*（1/4*Ctg Q/2），然后根據拋物線方程：X=Y*Y/4F繪制出模。
拋物線天線的口徑可用下式計算：
| 饋源的方向角（Q） | 100度 | 120度 | 160度 | 180度 |
| 天線的效率（K） | 70% | 60% | 55% | 50% |
一般的折合半波振子饋源（帶后反射器）和螺旋饋源的方向角是100度左右。
