我們都知道射頻無線網絡器材用上高增益天線后連接距離能夠增加很多很多，但高增益天線的價格也確實昂貴，高端天線比網絡器材還要貴甚至貴得多。

　　想自己動手制作出微波天線不難，因?yàn)槲⒉ㄌ炀€頻率高，波長短，天線小，進而帶來的便是材料易得，制作容易。

　　自己動手制作微波天線也有難的一方面。通常制作ＶＨＦ頻段天線時，只要按照設計好的尺寸做好，一般都能取得不錯的效果，對尺寸要求不那么嚴格。微波天線則不同，相對很小的尺寸誤差即可使做出的天線不可用。以下面將要介紹的天線為例，四分之一短路線的尺寸僅僅小了４毫米，天線的下限頻率便升高到了２.６ＧＨｚ，在２.５５ＧＨｚ的增益低了９分貝，在２.４－２.４８５ＧＨｚ的增益可想而知了。

　　這一頻段，采用網狀拋物面反射天線應該是比較合理的選擇，恰好我國的ＭＭＤＳ也在這一頻段附近，市場上有大量的反射網供應，幾元錢一面，用在這里非常超值，自己只要做一個２.４－２.４８５ＧＨｚ頻段的饋源就可以了。

　　這款設計是參照我們產品的結構拓下來的，結構方面以易于自制取材為標準，見下圖。

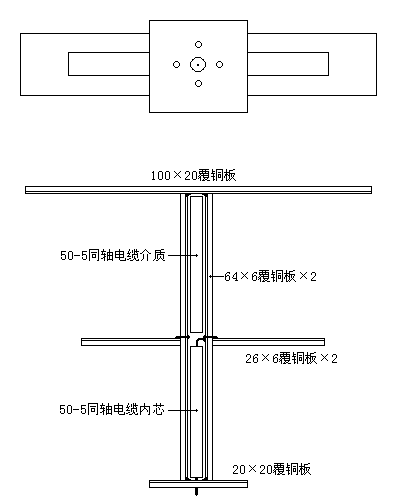

　　圖中的饋源是用單面覆銅板對接的，愛好者手中恐怕都不缺這東西，詳細結構分解如下圖。

　　圖中的材料一共只有兩種，１.５毫米厚的覆銅板和不到１０厘米長的一段５０－５物理射頻同軸發泡電纜。上面一塊大的作反射器，中間兩塊小的作半波振子，下面一塊正方形的作支撐，上下兩塊同時還作短路點。兩塊豎條非常關鍵，其長度直接關系天線的工作頻率范圍，幾毫米的誤差即可導致天線不能正常使用。
