工作頻率范圍（F）：
指放大器滿足各級指標的工作頻率范圍。放大器實際的工作頻率范圍可能會大于定義的工作頻率范圍。

功率增益（G）：
指放大器輸出功率和輸入功率的比值，單位常用“dB”。

增益平坦度(ΔG)：
指在一定溫度下，在整個工作頻率范圍內，放大器增益變化的范圍。增益平坦度由下式表示（見圖1）:

圖1
ΔG=±（Gmax-Gmin）/2dB
ΔG：增益平坦度
Gmax：增益——頻率掃頻曲線的幅度最大值
Gmin：增益——頻率掃頻曲線的幅度最小值

噪聲系數(NF)：
噪聲系數是指輸入端信噪比與放大器輸出端信噪比的比值，單位常用“dB”。
噪聲系數由下式表示：NF=10lg(輸入端信噪比/輸出端信噪比）　
在放大器的噪聲系數比較低（例如NF<1）的情況下，通常放大器的噪聲系數用噪聲溫度（T）來表示。
噪聲系數與噪聲溫度的關系為：T=（NF-1）T0 或 NF=T/T0+1
T0-絕對溫度（290K）

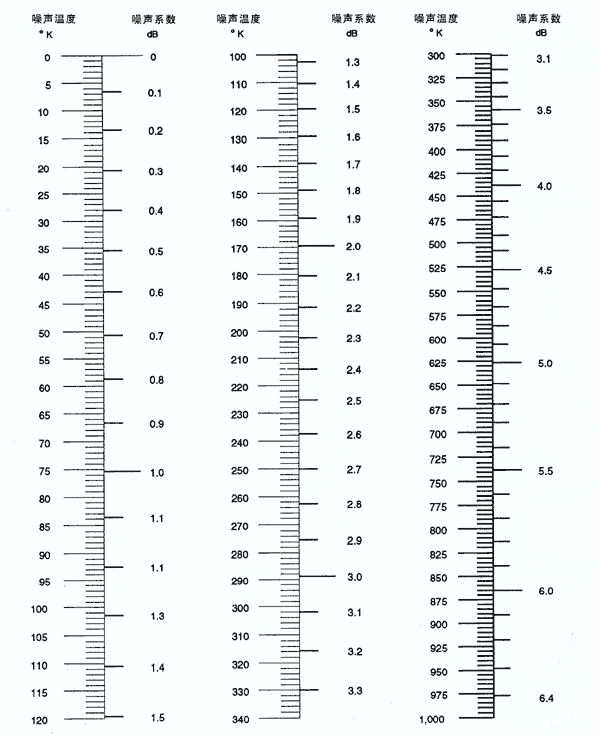

噪聲系數與噪聲溫度的換算表 (見圖2)

1分貝壓縮點輸出功率（P1dB）：

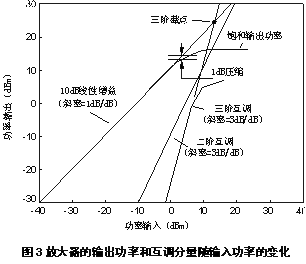

放大器有一個線性動態范圍，在這個范圍內，放大器的輸出功率隨輸入功率線性增加。這種放大器稱之為線性放大器，這兩個功率之比就是功率增益G。隨著輸入功率的繼續增大，放大器進入非線性區，其輸出功率不再隨輸入功率的增加而線性增加，也就是說，其輸出功率低于小信號增益所預計的值。通常把增益下降到比線性增益低1dB時的輸出功率值定義為輸出功率的1dB壓縮點，用P1dB表示。（見圖3）

典型情況下，當功率超過P1dB時，增益將迅速下降并達到一個最大的或完全飽和的輸出功率，其值比P1dB大3-4dB。

三階截點（IP3）：
測量放大器的非線性特性，最簡單的方法是測量1dB壓縮點功率電平P1dB。另一個頗為流行的方法是利用兩個相距5到10MHz的鄰近信號，當頻率為f1和f2的這兩個信號加到一個放大器時，該放大器的輸出不僅包含了這兩個信號，而且也包含了頻率為mf1+nf2的互調分量（IM），這里，稱m+n為互調分量的階數。在中等飽和電平時，通常起支配作用的是最接近基音頻率的三階分量（見圖4）。

因為三階項直到畸變十分嚴重的點都起著支配作用，所以常用三階截點（IP3）來表征互調畸變（見圖3）。三階截點是描述放大器線性程度的一個重要指標。三階截點功率的典型值比P1dB高10-12dB。IP3可以通過測量IM3得到，計算公式為：
IP3=PSCL+IM3/2；
PSCL——單載波功率；
     如三階互調點已知，則基波與三階互調抑制比與三階互調點的雜散電平可由下式估計：
基波與三階互調抑制比=2[IP3-（PIN+G）]
三階互調雜散電平=3（PIN+G）-2IP3

輸入/輸出駐波比（VSWR）：
微波放大器通常設計或用于50Ω阻抗的微波系統中,輸入/輸出駐波表示放大器輸入端阻抗和輸出端阻抗與系統要求阻抗(50Ω)的匹配程度。
用下式表示：
VSWR = （1+|Γ|）/（1-|Γ|）；
其中Γ= （Z-Z0）/（Z+Z0）　
VSWR：輸入輸電壓出駐波比
Γ：反射系數
Z：放大器輸入或輸出端的實際阻抗
ZO：需要的系統阻抗

工作電壓/電流：
指放大器工作時需要供給的電源電壓和放大器工作時要求供給的電流值。

放大器增益窗的定義：
在本產品手冊中，放大器的增益定義采用增益窗的定義方法（不含窄帶功率放大器）。增益窗的定義方法是根據放大器允許的最大增益（Gmax），放大器允許的最小增益（Gmin），放大器的增益波動（ΔG）等三個增益指標對放大器的增益允許的波動和變化范圍作明確定義（見圖5）：
