介紹了一種采用CMX017／018單片UHFFM／FSK發射芯片和接收芯片的無線電收發電路。
???? 關鍵詞：UHF，F(xiàn)M／FSK，無線電發射器，無線電接收器

1引言
　　所設計的UHFFM／FSK無線電收發電路由無線電發射和接收兩部分組成，可工作于UHF頻段（860 MHz～965MHz），發射和接收音頻FM和數字FSK信號，數據傳輸速率可達500kbps，適合模擬和數字窄帶、擴頻無線電鏈路、無繩電話、手持?jǐn)?shù)據終端、無線局域網等應用。
2電路組成及工作原理
　　無線電發射和接收電路分別采用CML（Consumer Microcircuits Limited）公司的UHFFM／FSK無線電發射芯片CM017和接收芯片CM018組成，CM017和CM018 IC采用28引腳SSOP封裝，工作于UHF頻段，工作電壓2．7～3.3V，具有節省功率的休眠模式（10μA）。發射時，需要發射的音頻／數字信號從CN017調制輸入端（MODIN）輸入，經過CM017芯片內部電路處理，變成音頻FM／數字FSK信號發射出去，發射功率可達100mW（＋20dB）。所發射的信號能被CM018組成的無線電接收電路接收，經過CM 018芯片內部電路處理，還原成音頻／數字信號，實現無線電音頻／數字信號傳輸。
2．1發射電路

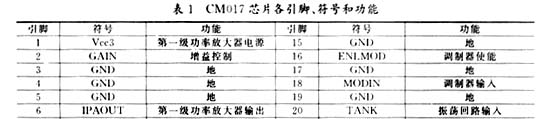

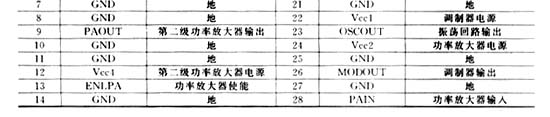

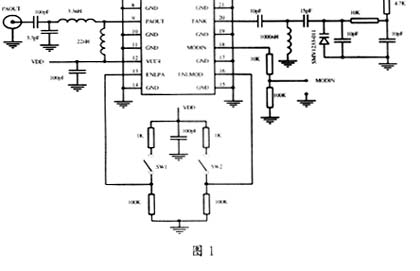

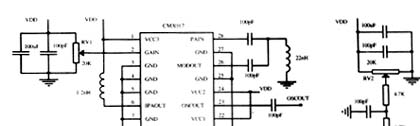

　　無線電發射電路由CM017 IC和外接的一些電阻、電容和電感線圈組成，電路如圖1所示。CM017芯片內包括FM／FSK調制器、2級功率放大器、增益控制等電路，只要外加少數的元件即可構成一個完整的FM／FSK無線電發射器。CM017芯片各引腳、符號和功能如表1所示。
?????????
?????????
2．2接收電路

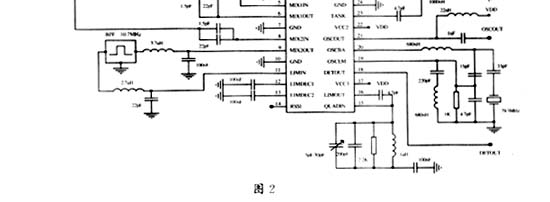

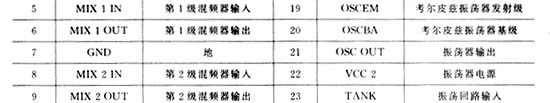

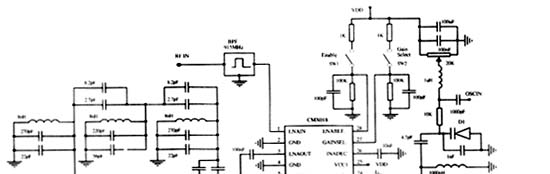

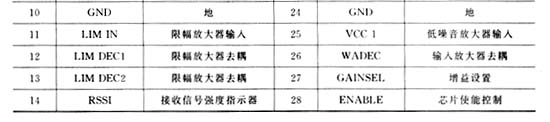

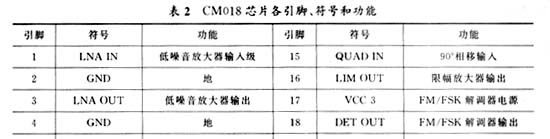

　　無線電接收電路由CM018 IC和外接的一些電阻、電容及電感線圈組成，電路如圖2所示。CM018芯片內包括低噪聲放大器（LNA）、混頻器（MIXER1、2）、壓控振蕩器（VCO）、限幅放大器（LIMI TE R）和FM／FSK解調器等電路，只需外接少數元件即可構成一個完整的FM／FSK無線電接收器。CM018芯片各引腳、符號和功能如表2所示。
?????????????????
?????????????????
3調節和控制
3．1頻率控制
　　發射電路中的電位器RV2和接收電路中的電位器RV1可控制RF工作頻率。電位器控制電壓變化范圍0～3V，允許RF工作頻率設置在860～935MHz之間。
3．2增益控制
　　發射電路中的電位器RV1控制CMX017功率放大器驅動器的增益。當CMX017的GAIN端是被連接到3V時，輸出功率最大；當GAIN端連接到0V時，增益被減少20dBm。
　　在接收電路中，CMX018的低噪聲放大器（LNA）的增益利用開關SW2控制，當開關斷開時，LNA處于高增益模式，當開關導通時，LNA處于低
???????????
???????????
??????????
??????????
??????????
增益模式（從16dBm降低到－6dBm）。
3．3使能模式
　　在發射電路中，當開關SW1和SW2處于斷開狀態時，CMX017處于“睡眠模式”，芯片電流消耗僅10μA；當開關SW1斷開，開關SW2導通時，CMX017芯片處于“發射等待模式”，功率放大器和功率驅動器處于“低功耗模式”，調制器和振蕩器處于工作狀態，電流消耗24mA；當SW1和SW2都導通時,CM X017芯片處于“發射模式”，電路處于發射狀態，電流消耗130mA。在接收電路中，當開關SW1處于斷開狀態時，CMX018處于“睡眠模式”，芯片電流消耗僅10μA，當開關SW1導通時，芯片處于“接收模式”，電路處于接收狀態，電流消耗50mA。
4印制電路板設計
　　發射和接收電路的印制電路板設計（PCB）采用4層PCB，頂層包含調整電路連接、RF信號引入和芯片接地；第2層是單純的電源接地板；第3層包含模擬功率電源以及饋送到所有板上的附加電路的電源連接；最下層包含為屏蔽目的而設計的接地。設計中使用了微帶技術，在PCB上為發射電路的PAOUT端和PAIN／MODOUT端以及接收電路的RFIN端提供了50Ω線路阻抗。
5結束語
　　實驗表明，使用CMX017和CMX018芯片構成的UHFFM／FSK無線電收發電路結構簡單，調試容易，性能穩定可靠，可廣泛應用于音頻FM或數字FSK信號無線發射和接收。在數字信號發射和接收中，使用單片機進行數據的打包、糾錯、檢錯、跳頻，以及進行頻率、增益調節和模式控制，可使電路適應更多的應用領域。
1　Consumer Microcircuits Limited．EV0171 EvaluationKit User Manual．Consumer Micr ocir cuits Limited，2001
2　Consumer Microcircuits Limited．EV0181 EvaluationKit User Manual．Consumer Micro cir cuits Limited，2001
