關鍵詞：傳感器，測量電路，電橋，零點，量程

?

采用電橋構成測量差壓的傳感器電路，是一種具有較高靈敏度的測量方法。擴散硅變送器主要就是電阻有源惠斯登全電橋壓力測量電路。它能在達到較高精度和穩定性的前提下，使變送器具有較強的實用性，如零點/量程的調整和遷移方便快速。但是，一些文獻[1，2]對擴散硅電橋傳感器的介紹過于簡單，僅限于定性分析。本文將定量分析擴散硅傳感器測量電路中采用的零點/量程調整、輸出信號的反饋穩定等技術措施。

?

?

?

1 傳感器電橋工作原理

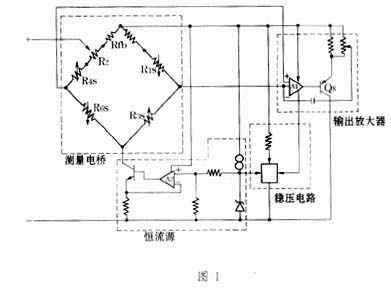

傳感器測量電路如圖1所示。無差壓時，電橋兩臂電流相等。差壓信號加到四個硅壓敏電阻上，壓敏電阻的阻值隨差壓而變化，引起電橋不平衡。電橋輸出電壓饋入放大器A1。A1的輸出電壓通過晶體管Q8改變輸出電流I0的大小。I0流過電橋的電阻反饋網絡，使電橋恢復平衡。這樣，電橋輸出電壓的變化與差壓變化成對應比例關系。從而將差壓的變化直接轉換成電信號。

2 定量分析和計算

2．1 測量電路和量程調整

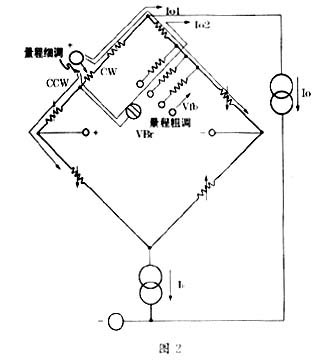

圖2是包括零點及量程調整電路、反饋電阻網絡和差壓傳感電橋的測量電路。恒流源I0表示輸出電流。四個橋臂電阻是R1S、R3S、R4S和R6S。當被測的正壓力增加時，R1S和R6S阻值減小，R3S和R4S阻值增加，電橋的輸出信號VBr負向增加。這個VBr對應于被測壓力變化值的電壓偏差信號。經過測量電路中負反饋電阻網絡的作用，VBr信號將保持非常接近于零。

基本反饋電壓公式是
??? Vfb=V1-V2=IO1[aR2+R1]

對應于傳感器的量程上限壓力，壓敏電阻和電橋給出最大變化和最大不平衡。此時，為了保持VBr接近于零，需要最大的反饋電壓值。當式（1）中a=1，IO2=0時，Vfb值最大，傳感器得到最大的測量范圍。量程粗調螺釘處于A位而R2滑動頭處于最下部時，就滿足以上要求。而當a=0，IO2最大時，測量范圍最窄，這種情況是三顆粗調螺釘同時處于B、C、D位置，而R2滑動頭又處于最上部。通過R2滑動頭和粗調螺釘其他位置的組合，可獲得中間的測量范圍。R2有充分的調節范圍，以便在由量程調整粗調螺釘對應不同的粗調范圍之間提供重疊。

?

?

?

電橋輸出處得到反饋電壓Vfb的分量為

2．2 零點調整和遷移電路

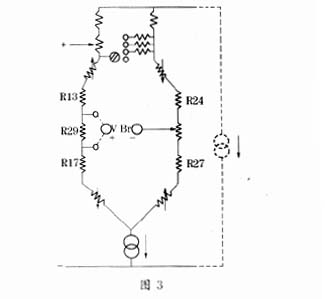

圖3是基本電橋電路加上遷移±100%的電路。電橋兩側中間各插入一個1000Ω的電阻串。這串電阻有六個電壓輸出點以提供所需的零點調節范圍。即：

??? VBr=Vpress.signal-Vfb+Vsp??? (2)

由于Vfb近似等于零，于是有

?

?

式中，a由調零電位器R11上滑動觸點的位置決定。從公式（4）可以看到，調零電位器和螺釘?shù)牟煌恢脤?yīng)于不同的Vsp，這就是輸出零點能夠被調整的原因。調零電位器處于上端時，a=1，Vsp最大。螺釘提供零位粗調，調零電位器提供零位細調。

?

參考文獻

?

1 王家楨，王俊杰.傳感器與變送器.北京：清華大學出版社，1996，8：85～86

2 強錫富.傳感器.北京：機械工業出版社，1998，8：44～46
