引 言

　　目前通信網絡結構越來越復雜，通信網絡使用的設備也越來越復雜，隨著網絡的大型化與復雜化，如何有效地進行網絡管理日益成為人們普遍關注的問題。ISO定義的網絡管理包含五個功能域：配置管理、故障管理、性能管理、安全管理和計費管理，其中性能管理的目標是優化網絡性能，提高運行質量。性能管理是測試組成網絡各個單元性能的過程，它包括測試網絡連接和當前網絡段利用率、識別可能發生擁塞域、杜絕高出錯率和檢測網絡傳輸狀態等，幫助用戶解決當前網絡存在的問題。

　　目前典型的網絡管理標準主要有兩大體系：OSI的CMIS(Common Management Information Service，公共管理信息服務)／CMIP(Common Management In-formation Protocol，公共管理信息協議)和IETF的SNMP(Simple Network Management Protocol，簡單網絡管理協議)。SNMP由于易于實現和廣泛的TCP／IP應用基礎而獲得廠商的支持。而且，由于SNMP不斷完善，SNMP中的安全問題也得到了一定程度的解決，使SNMP得到更快的發展。

　　1 SNMP網絡管理模型

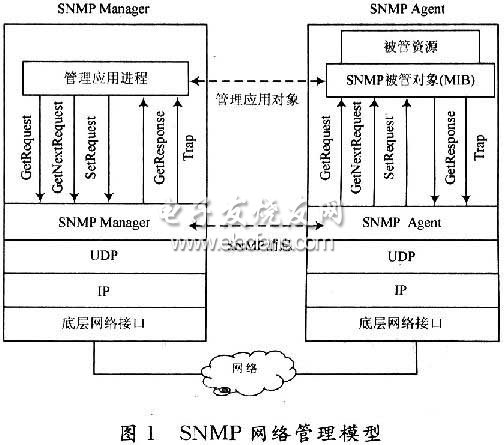

　　SNMP網絡管理模型包括四個關鍵性部件：管理站、管理代理、管理信息庫和網絡管理協議，如圖1所示。

?

?

?

　　(1)管理站(Manager)是一個獨立的設備或者是一個共享網絡中的一員，為管理者和網絡管理系統提供接口。

　　(2)管理代理(Agent)，一般廠家的網絡產品如路由器、交換機等在出廠時都已配置好相關的SNMP管理代理，對于不支持SNMP協議的設備，可以開發委托代理(proxy agent)來支持SNMP協議。管理代理的功能是響應從網管站發出的讀取請求(Get)和設置請求(Set)，并且給網管站發送事件及告警信息(Trap)。

　　(3)管理信息庫(MIB)存放了該設備上被管對象資源的所有信息，每個被管對象有一個惟一對象的對象標識符(OID)。

　　(4)SNMP網絡管理協議主要具有以下三個功能：取值(Get)使網管站能夠從代理處獲取相關對象的值；設置值(Set)使網管站能夠在代理上設置相關對象的值；告警信息(Trap)使代理能夠通知管理站、代理端(Agent)的管理信息庫MIB值的重大變化以及其他重要事件發出。

　　2 性能管理模塊的設計

　　2．1 性能管理模塊基本結構

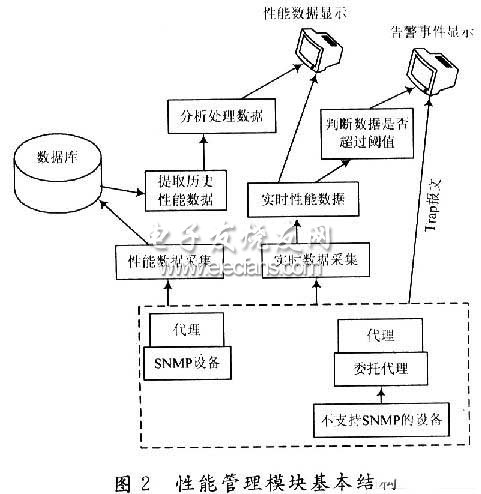

　　根據上述對SNMP網絡管理模型的討論，設計了一種性能管理模塊的基本結構，如圖2所示。該性能管理模塊主要包括性能數據采集、性能分析和數據管理存儲三個部分。其中，數據管理存儲主要是針對數據庫管理的具體技術，這里主要討論性能數據采集和性能分析技術及其實現問題。

?

?

?

?

　　2．2 性能數據采集

　　性能數據的采集方式主要有三種：循環定時模式、實時模式和事件驅動模式。

　　循環定時模式 預先配置好定時時間間隔，由服務器端進行采集，采集的數據存入數據庫，也可以根據需要同時發往控制臺，用于統計分析的性能參數主要采用該模式進行數據采集。

　　實時模式 由用戶在控制臺進行操作，用于采集被管設備的當前性能數據，采集的數據馬上送回用戶界面，控制臺程序在判斷其是否超過閾值后，將數據以某種形式實時呈現給用戶，本類數據主要用于監測當前性能，一般不存儲到數據庫，不作為歷史數據進行查詢。事件驅動模式 通過對關鍵事件的預定義，Agent在這些事件發生時，向管理者發送Trap報文。事件驅動對監視狀態變化不很頻繁的對象時用處很大，并且可以在網絡設備發生異常情況時，及時向管理者發出報警信息。

　　2．3 性能分析

　　性能分析一般分為歷史性能分析和實時性能分析。歷史性能分析包括對歷史信息(如：性能日志及性能報告等)的查詢、檢索，從數據庫提取性能歷史數據，進行分析、計算性能指標，再經過統計和整理，以直觀的圖形顯示和表數據來反映性能分析的結果，并生成性能日志，管理員可以設定時間范圍，選擇該時間段內設備的某種屬性信息進行統計，還可以選用各種圖形顯示方式，直觀地查看性能狀態。

　　實時性能分析 提供實時數據采集、分析和可視化的工具(如MIB瀏覽器)，可以對流量、負載、丟包、設備溫度、內存利用率、網絡延遲等網絡設備和線路的性能指標進行實時監控，并可設置數據采集的時間間隔。
