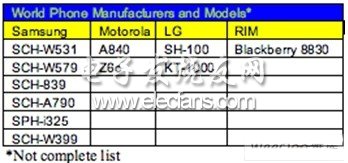

當前解決方案及它們的缺點

　　當前的手機架構使用著多種處理器間通信方式。目前流行的接口有SPI、I2C、UART和USB。

　　雖然SPI可能達到20Mbps以上的數據速率，但SPI沒有統一的規范，完全依賴于所使用的處理器?；鶐幚砥鞯牡湫蚐PI速度約為16Mbps。由于不同的基帶制造商都是生產自己專用的產品，因此不同基帶處理器具有不同的SPI接口，使得設計師很難成功對接兩個不同的基帶處理器，并獲得最佳的SPI速度。

　　另一方面，雖然最新的I2C規范要求高速模式下達到3.4Mbps的吞吐量，但目前的大多數器件只能支持400kbps到1Mbps的數據速率，這樣的速度對目前的電信需求來說顯然太慢了。

　　手機中使用的第三種互連是UART。UART的典型數據速率約1.5Mbps，高速UART可達5Mbps。但這樣的數據速率對高寬帶的處理器間通信來說也是不夠的。

　　最流行的互連方法之一是通過USB。大多數處理器都具有全速USB功能，全速USB的數據速率最高可達12Mbps。在實際應用中，由于USB協議中必要的包開銷較多，因此最高數據速率接近6Mbps。而且大多數基帶處理器并沒有配備USB解決方案中必需的USB host功能。這樣還必須內建另外的USB host。除了不足以達到目前的HSPA數據速率外，還會增加功耗，因為即使在沒有數據傳輸U(kuò)SB host也會一直工作?；鶐幚砥魃峡捎玫腢SB端口數量通常也非常有限，因為手機實際上也用USB方式連接PC機。

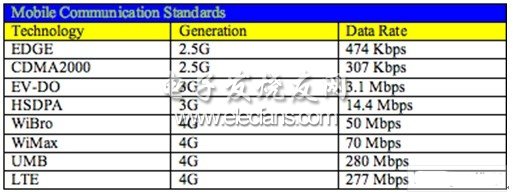

　　以前由于只在慢速網絡上傳輸文本消息和簡單的數據，上述互連方法可能足夠用了。但隨著HSPA功能手機的數據傳輸速率高達14.4Mbps以上，上述目接口都無法有效地支持必要的吞吐量，并使手機處于最佳工作狀態。

　　那么設計師應如何滿足手機中不斷增長的數據吞吐量要求呢？

　　替代性解決方案及其優勢

　　解決處理器間連接問題的潛在方案之一是使用多端口互連，這也是目前許多DBDM架構使用的方法。在這種架構中，緩存式多端口器件作為兩個CPU之間的互連橋梁，可以在兩者間實現高速數據傳輸，并有助于在處理器間通信(IPC)時降低功耗。

　　速度

　　使用多端口互連的最明顯好處是速度。由于存取時間快至40ns，雙端口存儲器最高可支持400Mbps。這不僅為HSPA功能手機提供了足夠的支持，而且為未來吞吐量需求的持續增長(如LTE)奠定了基礎。隨著手機復雜性的提高，處理器間傳輸?shù)臄?shù)據量增加是不可避免的。通過多端口互連，手機設計師將不再面對處理器間通信的瓶頸問題。

　　功耗

　　除了高速外，低功耗是DBDM手機的另一個關鍵要求。如果在IPC過程中要求兩個基帶處理器一直保持工作(比如在SPI、UART、I2C或USB互連情況下)，電池壽命將大打折扣。除此之外，處理器之間的主動通信需要耗用每個處理器的專門資源，因此會降低它們的性能。

　　多端口解決方案可以實現處理器之間的被動通信。一個處理器可以在需要時寫入到多端口互連，然后進入睡眠模式。另外一個基帶處理器則可以根據自身情況隨時訪問這些數據。由于多端口互連起著緩存的作用，接收處理器可以一直處于睡眠模式，直到從多端口互連收到中斷指令才激活。

　　讓我們通過具體例子比較一下多端口IPC解決方案和基于全速USB的IPC方案。有效吞吐量為6Mbps的全速USB方案需要花80秒的時間傳輸60MB數據或10首MP3歌曲。而使用多端口互連方案以100Mbps的速度(假定為有效吞吐量)傳輸同樣大小的數據只需要5秒。

　　帶1.2V內核的典型基帶處理器正常功耗是120mW，睡眠模式時為0.24mW。如果兩個處理器在80秒傳輸時間內都處于工作狀態，USB方案將消耗5.33mWH的電流。在多端口方案中，數據傳輸期間只有一個處理器工作，因此多端口互連耦合(27mW)和處理器一起消耗的總電池能量僅為0.743mWH，相當于在單個IPC場合節省了約85%的功率，這在越來越多的人通過手機下載音樂、照片、收發電子郵件和瀏覽互聯網的今天具有極大的價值。

　　靈活性

　　互連緩存的另外一個優點是用多端口器件實現IPC不需要軟件驅動程序。因此手機制造商不需要對總體軟件IPC架構作大的改動就能輕松地為不同地區推出不同型號的手機。這還為制造商帶來了更大的靈活性，他們可以使用在不同處理器上運行的不同操作系統，并根據系統需要而不是IPC限制來選取處理器。

　　單芯片解決方案

　　最近推出的單芯片解決方案包含了選定的GSM和CDMA頻段，非常值得關注。在這種方案中，由于單芯片需要適應所有必需的功能，因此很多時候都會犧牲一定的特性和性能。而且這些處理器比較新，還沒有經過市場的考驗。大多數制造商仍喜歡使用經試驗和測試過的解決方案，而且通常不愿意在性能要求方面作出太大的妥協。雙處理器架構將成為滿足不斷提高的網絡速度和性能要求的有力競爭者。

　　本文小結

　　隨著HSPA功能手機的推出以及視頻和數據內容質量的改進，許多處理器間通信架構也日趨完美。傳統的互連架構已無法支持與基帶處理器功能和未來移動通信標準匹配的數據吞吐量。一些手機設計師已經開始意識到這個越來越迫切的問題，并在DBDM手機設計中開始使用低功率多端口互連方案。多端口互連不僅能夠滿足當今手機所需的高帶寬和低功耗要求，而且向設計師提供了更大的靈活性，可以幫助他們以更低的成本和更快的上市時間推出更高質量的手機。
