引言

　　視頻監控是安全防范系統的重要組成部分，它是一種防范能力較強的綜合系統。視頻監控的數字化首先應該是系統中信息流(包括視頻、音頻、控制等)從模擬狀態轉為數字狀態，這將徹底打破“經典閉路電視系統是以攝像機成像技術為中心”的結構，根本上改變視頻監控系統從信息采集、數據處理、傳輸、系統控制等的方式和結構形式。信息流的數字化、編碼壓縮、開放式的協議，使智能網絡視頻監控系統與安防系統中的各個子系統間實現無縫連接，并在統一的操作平臺上實現管理和控制，這就是系統集成的含義。

　　2 系統架構

　　3G無線視頻服務器的傳輸采用3G網絡，融合了視頻服務器的功能。無線視頻服務器對視頻信號及其它傳感信號進行處理，通過3G網絡傳到Internet，最后傳到視頻中心，如需要手機監控，則由其轉發到手機上。其典型架構如圖1。

?

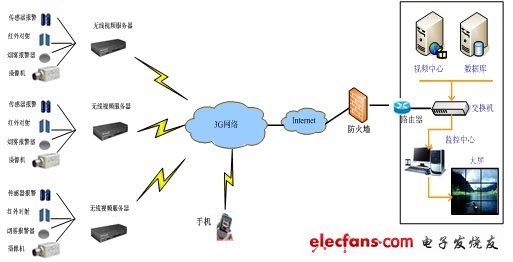

　　圖1 系統架構

　　3 3G無線視頻服務器優勢

　　3.1 靈活性

　　不受制于固定的網絡拓?fù)浣Y(jié)構或系統建設，在設備的添加、移動方面享有更大的便利性。

　　3.2 安裝方便

　　無需鋪設線路，節省大量人力物力。

　　3.3 視頻監控范圍廣

　　隨著圖像信息管理系統應用范圍的不斷擴大，用戶獲取圖像信息的要求越來越高，希望做到隨時隨地。如：公安機關在臨時或突發治安及警衛事件發生時用“移動圖像傳輸系統”對現場的情況進行實時監控和錄像的無線傳輸;交通警察利用移動終端及時掌握各個交通路口的情況;上班族工作繁忙，又需要監控家居安全，保姆對小孩的照顧情況;外出的公司主管希望方便、快捷地了解公司的工作情況以及生產線或經營場所各方面是否正常運轉等。

　　3.4 適于遠距離、位置分散點的視頻監控

　　當被監控點距離遠且位置分散，利用傳統網絡布線的方式成本高，只能采用無線視頻監控。

　　3.5 能實時監控移動物體

　　對移動目標(如公交車、移動應急指揮車等)進行監控時，都需要用到無線視頻監控，有線是無法辦到的。

　　4 3G帶寬能滿足無線監控的需求

　　無線視頻服務器主要有專網、WiFi、公網傳輸，因?qū)＞W(wǎng)與WiFi網絡部署造價高，范圍有限，一直都沒有發展起來。在3G未開通前，公網無線視頻服務器主要是以CDMA1X為主，少量城市開通了EDGE，受網絡帶寬所限，無線圖像傳輸在CDMA 1X 、EDGE網絡上的效果不盡如人意，只適合于低幀率、低畫質視頻的傳輸，不能滿足高清晰圖像傳輸?shù)男枨蟆?/p>

?

　　5 3G無線視頻服務器在城市公交中的應用

　　城市公交實時視頻監控是一個典型需要無線傳輸?shù)膽?yīng)用，基于WLAN、專網造價太高，較為適宜的是采用公網，基于CDMA1X因帶寬較窄，傳輸圖像質量較差，采用3G傳輸則能很好地解決此問題。

　　5.1 城市公交架構

　　基于3G網絡的城市圖像信息管理系統按地理位置進行部署，共分為三級，包括市級、區(縣)級、街道(鎮)級，其架構如圖2。

?

　　圖2 城市公交架構

　　5.2 城市公交系統平臺說明

　　基于3G網絡的城市圖像信息管理系統包括3G無線視頻服務器、圖像信息管理平臺和客戶端。

　　3G無線視頻服務器

　　3G無線視頻服務器將采集到的原始圖像，使用H.264算法進行編碼，通過3G傳輸方式將數據發送到圖像信息管理平臺。

　　圖像信息管理平臺

　　圖像信息管理平臺包括圖像調度接入平臺和圖像指揮管理平臺。

　　圖像調度接入平臺

　　圖像調度接入平臺是整個系統的核心，它包括平臺管理、報警聯動、前端設備接入、軟件升級、網絡管理、數據庫、WEB服務器、GIS服務器、視頻接入、轉發等功能模塊，根據流量的不同每個模塊對應著一個或多個服務器，多個模塊功能也可由一個服務器來承擔。

　　圖像指揮管理平臺

　　圖像指揮管理平臺包括報警、GPS數據等接入，圖像接入及大屏顯示系統。圖像指揮管理平臺是城市圖像信息管理系統的執行單位，負責圖像及報警接入。各種指揮命令也由此發出，它相當于人的大腦，負責信息的匯集和做出指揮決策。

　　客戶端

　　系統支持用戶通過手機、便攜電腦等終端通過3G網絡瀏覽視頻，以使用戶在觀看視頻時，不受地點的限制，更加方便，快捷。
