0 引言

　　網絡通信技術已經改變了人們的生活，同時也正在改變工業自動化的方方面面。因此，中國電器工業協會通用低壓電器分會在《低壓電器新產品發展總體思路》中明確提出：“全面實現低壓電器主要產品網絡化、智能化、可通信化。要求我國第3 代低壓電器主要產品、第4 代低壓電器，全部實現網絡化、智能化、可通信，能與多種現場總線連接，也可直接與工業以太網連接?！辫b于此，近年來，基于現場總線、以太網和互聯網（ Internet）技術的可編程控制器（ Programmable LogicController，PLC）、觸摸屏（ Human Machine Interface，HMI）、變頻器、智能開關等各類智能低壓電器得到了長足發展，在智能電網、樓宇智能化、工業遠程監控等方面得到廣泛應用。低壓電器產品網絡化、智能化的發展大趨勢，也對智能化、網絡化、實時化的信息交互和監控系統提出了新的、更高的要求。

　　低壓電器信息交互和監控系統可通過無處不在的Internet，進行遠程的數據傳輸和控制，十分方便。但因網絡的實時性較差，傳輸控制信息和數據需建立虛擬局域通道（Virtual Local Area Network，VLAN）；加之傳輸控制協議/互聯網協議（ Transmission Control Protocol /Internet Protocol，TCP /IP）的廣泛使用和IP 安全的脆弱性，增加了互聯網傳輸?shù)牟话踩蛩?。而智能低壓電器與遠程主機之間的通信數據都是十分重要的生產信息和控制數據，其安全性和實時性要求極高，因此，一般的網絡傳輸無法滿足工業要求。

　　本文以基于Internet 的觸摸屏的數據庫遠程監控系統為例，介紹一種采用遠程安全通信模塊SY-RSCM，從而便捷、可靠地構建基于互聯網的智能電器遠程數據交互系統的解決方案。

　　1 配方生產線數據庫遠程監控系統

　　在飲料、食品、聚氯乙烯片材等行業，需按產品的不同配方自動配置原料并組織生產，該類自動配方生產線一般由HMI、PLC 和繼電器等低壓電器構成。配方信息是企業核心競爭力，需集中管理和統一配置，如可口可樂配方，一直是世界級的秘密，其生產過程中的配方信息對生產者也是保密的。這類企業大多為跨地區、跨國界的大型企業，因此，迫切需要在安全、保密的前提下，可在公司總部對世界各地的生產廠實時進行配方的下傳、存儲、調用、修改和生產線監控。為此，本課題開發了基于Internet 和MT8000 型HMI 的配方數據庫遠程監控系統。

　　2 通過Internet 訪問HMI 的系統架構

　　配方數據庫遠程監控系統的網絡拓?fù)洳捎谜n題組開發的S-link 網絡協議，對工業數據安全加密后，通過Internet 進行協議上的轉發，實現PC機與遠程HMI 的數據庫進行安全數據交換的功能，也可實現對電氣控制系統的遠程監控和在線診斷，如圖1 所示。

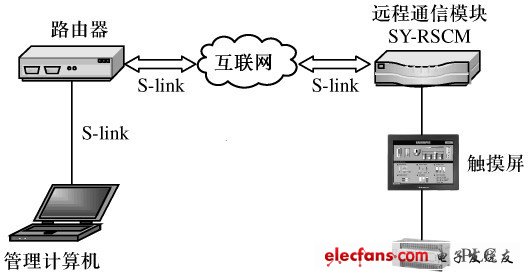

　　圖1 配方數據庫遠程監控系統網絡拓?fù)浣Y(jié)構

　　在生產現場配置的遠程安全通信模塊SYRSCM，具有交換、路由、防火墻、安全網關和VLAN 等功能，可以實現100 Mb /s 的工業數據網絡傳輸。系統通過互聯網，建立起計算機與遠程觸摸屏MT8000、PLC 之間的虛擬局域網VLAN 通道，確保數據交互的安全性。
