常半滿模式下彈性緩沖的結構設計，可以分為接收時鐘域控制、系統時鐘域控制、閥值檢測與同步。接收時鐘域控制包括，寫控制與寫指針控制。系統時鐘域控制包括讀控制與讀指針控制。閥值檢測與同步包括SKP添加刪除閥值與時鐘域之間的同步。

?

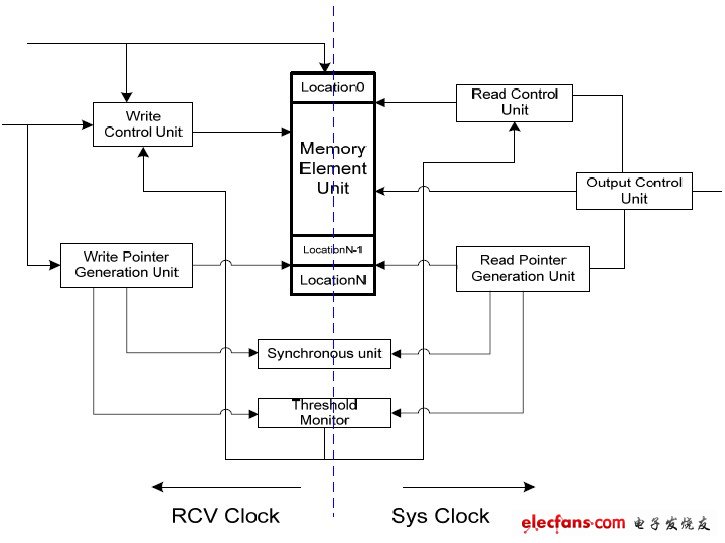

　　圖 6 常半滿模式彈性緩沖結構

　　3.1 USB3.0中SKP刪除

　　當接收時鐘域的symbol lock有效時，寫使能才可能有效。一直可以寫到FIFO處于半滿狀態，此時FIFO處于臨界狀態，讀寫速率的差別將導致不同閥值的觸發。下圖是SKP對的刪除。

?

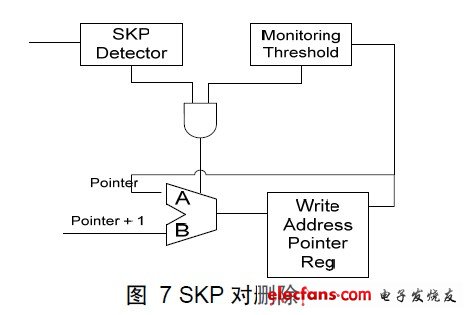

　　圖 7 SKP對刪除

　　檢測單元用來檢測進入FIFO的數據是否為SKP，起到標注SKP窗口的作用，為SKP的刪除提供了窗口。閥值監測單元一直監測FIFO中有效數據的數量。如果數量大于刪除閥值(FIFO中有10個有效數據)，并且SKP窗口有效，那么彈性緩沖暫停指針，屏蔽SKP對，以此來達到刪除SKP對的目的。但是USB3.0中的SKP都是成對出現的，因此刪除SKP對的時候要注意奇偶性。

　　所以采用狀態機來設計USB3.0中SKP對的刪除，如下圖。當SKP窗口無效的時候，狀態處于idle;當SKP窗口有效而且刪除閥值觸發時，狀態進入了屏蔽狀態;在SKP窗口 有效的情況，屏蔽狀態持續到刪除閥值標志無效;當SKP窗口無效，或者刪除閥值標志無效而且被屏蔽SKP個數是偶數個，則狀態返回到idle狀態。

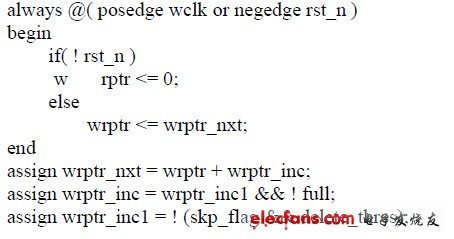

　　指針屏蔽verilog代碼如下。

?

　　3.2 USB3.0中SKP添加

　　SKP添加模塊包括斷點保存、寫指針跳躍與握手、讀指針生成與輸出控制模塊 SKP添加發生在讀時鐘快于寫時鐘的時候，在正常情況下，彈性緩沖的讀操作與普通的FIFO沒有任何區別。

?

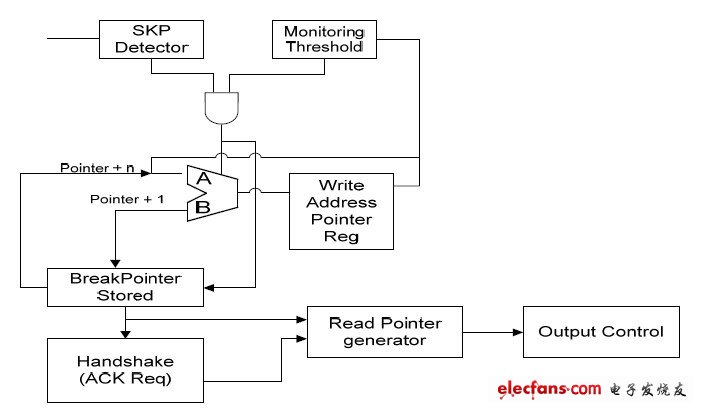

　　圖 9 SKP添加結構

　　3.2.1 斷點保存

　　在常半滿模式下，讀寫指針相差8個時鐘。因此在寫指針發生事件，要經過8個左右的 時鐘才能傳遞到讀指針。在出現SKP窗口的時候，如果添加閥值標志觸發，則讀指針要經過8個時鐘才能添加SKP。

　　對于添加SKP對，讀指針如何才能知道要添加多少呢?因此讀指針需要寫指針去引導。在設計中，采用了斷點保存和握手來解決。在SKP窗口出現和添加閥值標志有效時候，寫指針在此時計算FIFO中的有效數據個數，根據FIFO中有效數據的個數與8的差距來決定wrptr_nxt所指向的下一個指針點，這就是寫指針跳躍。并且在寫時鐘域把當前的寫指針和下一個所指向的指針點保存起來。在彈性緩沖設計中，讀指針永遠落后于寫指針。

?

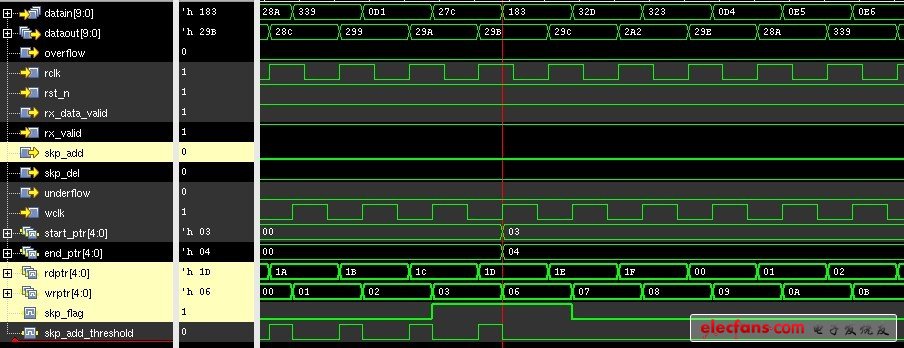

　　圖 10 寫指針保存斷點
