串口服務器的功能

　　串口服務器是一種通信協議轉換器，它設有兩類通信端口：一類是標準的RS232/422/485格式的串行端口，遠程的RTU(遠程終端設備)監控模塊通過串行控制總線接入串口服務器的此類端口;另一類是以太網口，通過網線將串口服務器接入局域網的交換機等設備中。

　　串口服務器在工作中可自動將RS232/422/485格式的串行數據與基于TCP/IP協議的以太網數據包進行透明轉換。一方面，串口服務器收到來自某一串行端口的現場數據，將其轉換為TCP/IP格式的數據，通過以太網口進行網絡上傳;另一方面，串口服務器在局域網中捕獲合法的數據協議包，通過解包來解析出有效的控制信息，通過監控機指定的串行端口將控制命令以串行數據的方式傳送給遠程RTU。

　　硬件平臺

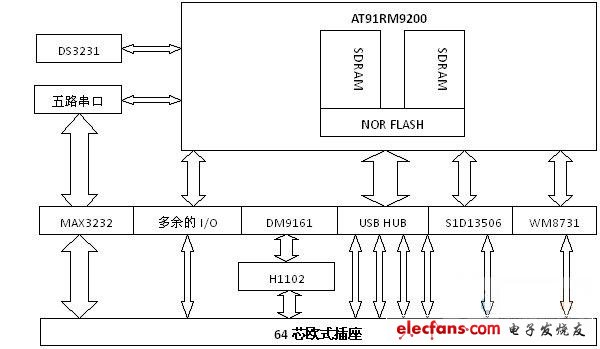

　　此系統的硬件平臺如圖1所示，它是以AT91RM9200芯片構建的Multibus-CPU開發板。MultiBus-CPU系統是基于AT91RM9200微控制器的智能化多總線測控系統，該系統可以建立基于Modbus-RTU總線協議的總線通信，使系統設備可以無縫地接入到基于Modbus-RTU模式的總線系統，以及可靠、實時并準確地完成工業現場的數據采集和信號輸出等功能。系統支持Modbus-RTU協議，同時，系統還支持多種總線通信，包括RS485總線，工業以太網(UDP協議)，串口RS232通信接口和USB通信接口。

?

　　圖1：CPU模塊原理圖。

　　軟件平臺

　　本設計采用嵌入式Linux作為操作系統。ARM上的Linux的主要優勢：可擴展的完整操作系統提供了可靠的多任務環境，基于開源模型(GPL)，利用多種UNIX和開源應用程序以及用于基于ARM技術的多種設計(包括網絡和無線領域)。

　　Modbus協議

　　Modbus協議是應用于電子控制器的一種通信語言。利用這個協議，控制器相互之間以及控制器通過網絡(例如以太網)和其他設備之間進行通信。

　　主流的Modbus協議為標準Modbus協議(Modbus RTU協議)和Modbus TCP協議。標準的Modbus通信協議定義了報文幀的每一字節，定義了怎樣將數據打包成報文幀以及如何解碼。報文幀包括一個字節的地址碼，一個字節的功能碼，數據和兩個字節的校驗碼。其中，校驗碼采用CRC校驗。

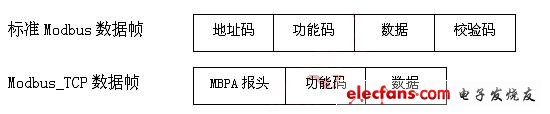

　　Modbus TCP協議是在標準Modbus協議的基礎上進一步發展而來的。它是將Modbus協議嵌入到底層TCP/IP協議中構成的，這樣就在TCP/IP的以太網上實現了客戶機-服務器架構的Modbus報文通信。二者的數據幀結構如圖2所示。

?

　　圖2：標準Modbus與Modbus_TCP數據幀結構對比。

　　分析Modbus TCP協議和RTU協議，可以非常清楚地看出兩者的主要區別。與Modbus RTU協議相比，Modbus TCP數據幀里已不再有CRC校驗，而這部分校驗的任務是由TCP/IP協議和以太網的鏈路層來完成的。另外，Modbus TCP較標準的Modbus協議還加入了一個MBAP報文頭，由它來解釋說明Modbus的參數和功能。其他部分兩者可以互相通用。如果TCP協議轉換為RTU協議，那么，只需要把TCP協議MBAP頭中的“單元標識域”和后續字節組成一幀，再加上此幀的CRC校驗就可以組成RTU協議，而在串行鏈路上進行發送。如果是RTU協議轉換到TCP協議的話，那么要根據實際情況組建一個MBAP頭。

　　獲取配置信息GetConfigValue功能的設計與實現

　　在設計串口服務器之前，首先要配置相應的設備號并給設備配置相應的串口服務器IP地址、TCP通信端口號和串口參數等，這些配置信息放在一個txt文件當中。

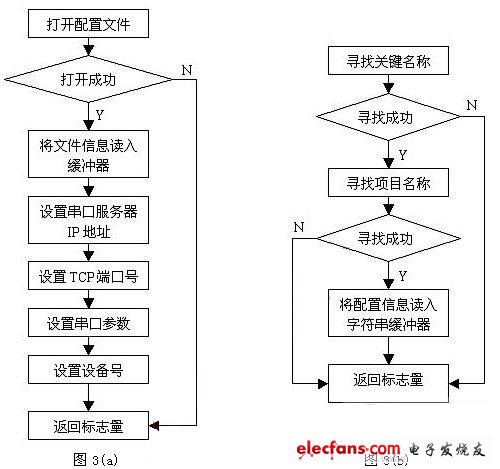

　　我們設計了一個Configinfo.txt文件，當我們需要向一個設備傳遞信息時，需要首先從文件中讀取配置信息，對相應的串口及工控板的網絡進行配置，然后再進行相應的操作。這時，我們在其中用到了兩個自定義函數：GetConfigValue和GetCFGValue。其中GetConfigValue的功能是將Configinfo.txt中的信息配置給串口服務器，它調用GetCFGValue函數，在Configinfo.txt中尋找相應的配置信息項，并截取相應的配置信息。它們的程序框圖如圖3(a)和3(b)所示。

?

　　圖3：GetConfigValue函數程序流程圖和GetCFGValue函數程序流程圖。

　　串口操作函數封裝的設計與實現

　　在對串口進行相應的操作時，首先要打開串口并配置串口的波特率、數據位、停止位和工作模式等。這些關于串口的操作都封裝在一個文件當中，以使結構清晰，方便檢查以及修改或增加更多的操作函數。所進行的包括以下幾種操作。

　　串口的打開和關閉：打開串口時，需要首先判斷串口的類型，然后以一定的方式打開串口并保存原來的串口配置信息，最后對串口進行波特率、數據位、停止位和奇偶校驗位的設置。關閉串口時，需要將原來保存的終端信息恢復，使串口回到打開前的狀態。

　　對串口進行數據讀寫：串口的讀寫操作是串口服務器最基本的功能，當有數據傳送過來時，需要通過串口發送。寫串口操作會把內存中的數據寫入所指的文件，讀串口操作會把串口送來的數據寫入內存中。分別用writecomport和readcomport來實現。

　　對串口進行設置：需要設置波特率、數據位、停止位和奇偶校驗位。調用定義的封裝函數，來完成這些操作。串口的工作模式通過termios函數的配置來控制。

　　Modbus TCP/RTU相互轉換功能的實現

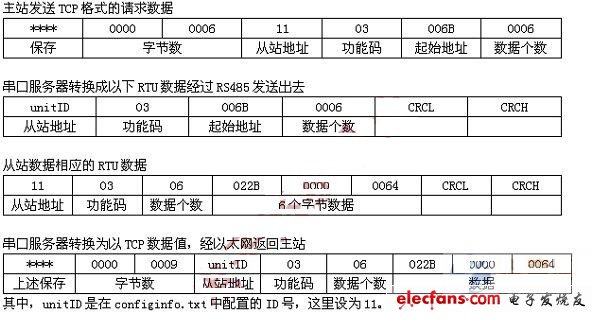

　　這一步是串口服務器設計的關鍵，其轉換重點在于CRC校驗和MBPA報頭的變換。在這里，定義mod2tcp函數來完成Modbus RTU到TCP格式的轉換，定義tcp2mod函數來完成Modbus TCP到RTU格式的數據轉換。例如，來自Modbus主站的TCP協議請求，經串口服務器轉換成Modbus RTU格式，經485口發送給從站，并將從站相應數據經485接口送入串口服務器，轉換成Modbus TCP格式信息返回主站(圖4)。

?

　　圖4：Modbus TCP/RTU相互轉換示例。
