CAN波特率的簡單計算

　　假設我們先不考慮BTR0中的SJW位和BTR1中的SAM位。那么，BTR0和BTR1就是2個分頻系數寄存器;它們的乘積是一個擴展的分頻系數。即：

　　BTR0×BTR1=F_BASE/Fbps (1)

　　其中：內部頻率基準源F_BASE = Fclk/2，即外部晶振頻率Fclk的2分頻。注意任何應用中，當利用外部晶振作為基準源的時候，都是先經過2分頻整形的。

　　式中，當晶振為16M時，F(xiàn)_BASE=8000K;當晶振為12M時，F(xiàn)_BASE=6000K,Fbps就是我們所希望得到的CAN總線頻率。單位為K。

　　設式中BTR0=m，BTR1=n，外部晶振16M，則有：m ? n =8000/ Fbps

　　這樣，當Fbps取我們希望的值時，就會得到一個m * n的組合值。當n選定，m值也唯一。 n值CAN規范中規定8～25。(也就是BTR1的值)基本原則為：Fbps值越高時，選取n(通過設置BTR1)值越大。其原因不難理解。

　　我假定一般應用中選取n=10，也就是：同步段+相位緩沖段1+相位緩沖段2 =1+5+4 ，則(2)式簡化為m=800/Fbps;m的最大設置值為64，SJA1000最大分頻系數m*n=64x25=1600。因此標準算法中通常以16M晶振為例。其實有了公式(1)，任何晶振值(6M～24M)都很容易計算。

　　SAM的確定：低頻時，選SAM=1，即采樣3次。高頻100K以上時，取SAM=0，即采樣1次。SJA重同步跳寬選取: 與數字鎖相環技術有關。n值選得大時，SJA可以選得大，即一次可以修正多個脈沖份額Tscl。n值小或頻率低時，選SJA=1。即BTR0.7和BTR0.6都設為0。

　　STM32的CAN波特率計算

　　STM32里的CAN 支持2.0A,2.0B, 帶有FIFO,中斷等, 這里主要提一下內部的時鐘應用.

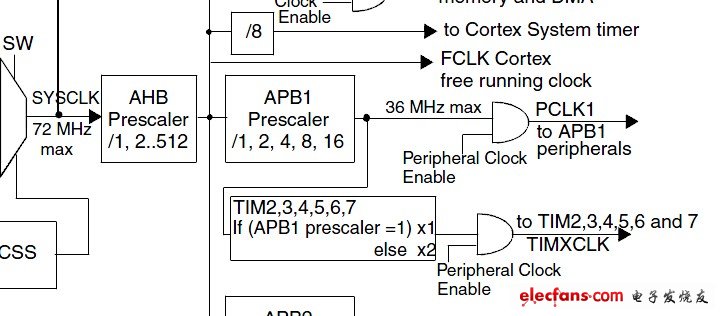

　　bxCAN掛接在APB1總線上,采用總線時鐘,所以我們需要知道APB1的總線時鐘是多少. 我們先看看下圖,看看APB1總線時鐘:

?

　　APB1時鐘取自AHB的分頻, 而AHB又取自系統時鐘的分頻, 系統時鐘可選HSI,HSE, PLLCLK, 這個在例程的RC設置里都有的,

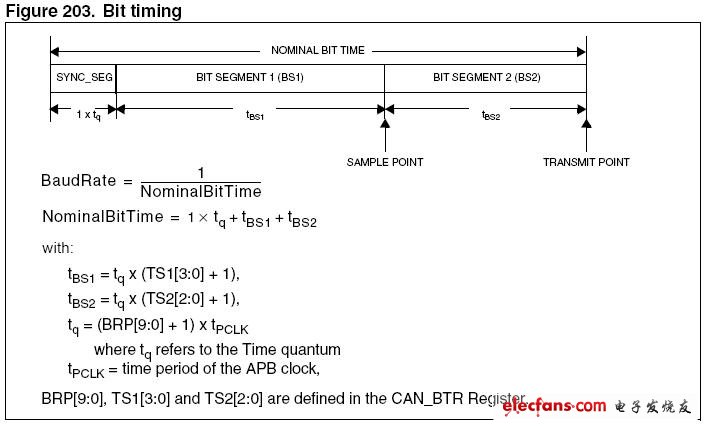

　　然后再看看有了APB1的時鐘后,如何算CAN的總線速率, 先看下圖:

?

　　有了上邊的這個圖,基本就清楚了.

　　總線時鐘MHz (3+TS1+TS2)*(BRP+1)

　　===================================================

　　下面是我的計算：

　　CAN_InitStructure.CAN_SJW = CAN_SJW_1tq;

　　CAN_InitStructure.CAN_BS1 = CAN_BS1_3tq;

　　注意//#define CAN_BS1_3tq ((uint8_t)0x02) /*!< 3 time quantum */

　　CAN_InitStructure.CAN_BS2 = CAN_BS2_5tq;

　　CAN_InitStructure.CAN_Prescaler = 4;//2

　　nominal bit time(3+5+1)tq=9tq

　　關于分頻系數 查看 system_stm32f10x.c下面的

　　static void SetSysClockTo72(void) 函數

　　/* HCLK = SYSCLK */

　　/* PCLK2 = HCLK */

　　/* PCLK1 = HCLK/2 */

　　所以can時鐘 72MHZ/2/4=9 Mhz

　　tq=1/36Mhz

　　波特率為 1/nominal bit time= 9/9=1MHZ

　　=========================================

　　-----------------------------------------------

　　====================================================

　　void CAN_Configuration(void)

　　{

　　CAN_InitTypeDef CAN_InitStructure;

　　CAN_FilterInitTypeDef CAN_FilterInitStructure;

　　/* CAN register init */

　　CAN_DeInit();

　　CAN_StructInit(&CAN_InitStructure);

　　/* CAN cell init */

　　CAN_InitStructure.CAN_TTCM=DISABLE;

　　CAN_InitStructure.CAN_ABOM=DISABLE;

　　CAN_InitStructure.CAN_AWUM=DISABLE;

　　CAN_InitStructure.CAN_NART=DISABLE;

　　CAN_InitStructure.CAN_RFLM=DISABLE;

　　CAN_InitStructure.CAN_TXFP=DISABLE;

　　CAN_InitStructure.CAN_Mode=CAN_Mode_Normal;

　　CAN_InitStructure.CAN_SJW=CAN_SJW_1tq;

　　CAN_InitStructure.CAN_BS1=CAN_BS1_9tq;

　　CAN_InitStructure.CAN_BS2=CAN_BS2_8tq;

　　CAN_InitStructure.CAN_Prescaler=200;

　　CAN_Init(&CAN_InitStructure);

　　/* CAN filter init */

　　CAN_FilterInitStructure.CAN_FilterNumber=0;

　　CAN_FilterInitStructure.CAN_FilterMode=CAN_FilterMode_IdMask;

　　CAN_FilterInitStructure.CAN_FilterScale=CAN_FilterScale_16bit;

　　CAN_FilterInitStructure.CAN_FilterIdHigh=0x0000;

　　CAN_FilterInitStructure.CAN_FilterIdLow=0x0000;

　　CAN_FilterInitStructure.CAN_FilterMaskIdHigh=0x0000;

　　CAN_FilterInitStructure.CAN_FilterMaskIdLow=0x0000;

　　CAN_FilterInitStructure.CAN_FilterFIFOAssignment=0;

　　CAN_FilterInitStructure.CAN_FilterActivation=ENABLE;

　　CAN_FilterInit(&CAN_FilterInitStructure);

　　}

　　注意//#define CAN_BS1_3tq ((uint8_t)0x02) /*!< 3 time quantum */

　　撥特率10K，公式：72MHZ/2/200/(1+9+8)=0.01，即10K，和SJA1000測試通過

　　================================================

　　120歐姆電阻要加上!!!

　　CAN->BTR = (u32)((u32)CAN_InitStruct->CAN_Mode << 30) | ((u32)CAN_InitStruct->CAN_SJW << 24) |

　　((u32)CAN_InitStruct->CAN_BS1 << 16) | ((u32)CAN_InitStruct->CAN_BS2 << 20) |

　　((u32)CAN_InitStruct->CAN_Prescaler - 1);
