經?？吹?a target="_blank">RS485和MODBUS寫在一起，它們的區別和聯系？ RS485是一個物理接口，簡單的說是硬件。

MODBUS是一種國際標準的通訊協議，用于不同廠商之間的設備交換數據（一般是工業用途）；所謂協議，也可以理解為上面有人說的“語言”吧，簡單的說是軟件。

一般情況下，兩臺設備通過MODBUS協議傳輸數據

modbus與rs485的關系----modbus介紹

Modbus是由Modicon（現為施耐德電氣公司的一個品牌）在1979年發明的，是全球第一個真正用于工業現場的總線協議。

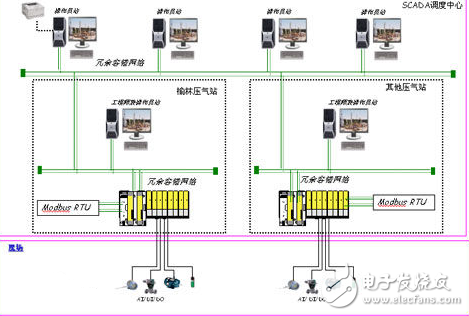

ModBus網絡是一個工業通信系統，由帶智能終端的可編程序控制器和計算機通過公用線路或局部專用線路連接而成。其系統結構既包括硬件、亦包括軟件。它可應用于各種數據采集和過程監控。

ModBus網絡只有一個主機，所有通信都由他發出。網絡可支持247個之多的遠程從屬控制器，但實際所支持的從機數要由所用通信設備決定。采用這個系統，各PC可以和中心主機交換信息而不影響各PC執行本身的控制任務。

Modbus特點

（1）標準、開放，用戶可以免費、放心地使用Modbus協議，不需要交納許可證費，也不會侵犯知識產權。目前，支持Modbus的廠家超過400家，支持Modbus的產品超過600種。

（2）Modbus可以支持多種電氣接口，如RS-232、RS-485等，還可以在各種介質上傳送，如雙絞線、光纖、無線等。

（3）Modbus的幀格式簡單、緊湊，通俗易懂。用戶使用容易，廠商開發簡單。

modbus與rs485的關系----rs485介紹

智能儀表是隨著80年代初單片機技術的成熟而發展起來的，現在世界儀表市場基本被智能儀表所壟斷。究其原因就是企業信息化的需要，企業在儀表選型時其中的一個必要條件就是要具有聯網通信接口。最初是數據模擬信號輸出簡單過程量，后來儀表接口是RS232接口，這種接口可以實現點對點的通信方式，但這種方式不能實現聯網功能。隨后出現的RS485解決了這個問題。

rs485特點

1. RS-485的電氣特性：采用差分信號正邏輯，邏輯“1”以兩線間的電壓差為+（2~6）V表示；邏輯”0“以兩線間的電壓差為-（2~6）V表示。接口信號電平比RS-232-C降低了，就不易損壞接口電路的芯片， 且該電平與TTL電平兼容，可方便與TTL電路連接。

2. RS-485的數據最高傳輸速率為10Mbps。

3. RS-485接口是采用平衡驅動器和差分接收器的組合，抗共模干擾能力增強，即抗噪聲干擾性好。

4. RS-485最大的通信距離約為1219m，最大傳輸速率為10Mbps，傳輸速率與傳輸距離成反比，傳輸速率越低，傳輸距離越長，如果需傳輸比RS-485最大通信距離更長的距離，需要加485中繼器。RS-485總線一般最大支持32個節點，如果使用特制的485芯片，可以達到128個或者256個節點，最大的可以支持到400個節點。

modbus與rs485的關系----modbus與rs485的聯系

RS485屬于有線傳輸，所以就要硬件傳輸媒介，實際就是兩根線就可以了，在這兩根線上傳輸?shù)膶嶋H是同一個信號，只是發送端把這個信號一分為二，不過在接收端會把它還原為原來的信號，這樣做的好處還要得和RS232來比較；RS232也需要兩根線，更多的時候還要加上地線，所以是三根線，地線咱不管它，其余的兩根只有一根線傳輸?shù)臄?shù)據信號，而另一根傳輸?shù)?a href="http://www.makelele.cn/tags/時鐘/" target="_blank">時鐘，也就是信號原來什么樣發送端就怎樣發送出來，同樣接收端也做同樣的處理。所以485的接收端可以把信號在傳輸過程中引入的干擾就可以抵消掉，而232的接收端不能，所以485的抗干擾能力強可以傳輸信號上千米，而232只能傳輸十幾米。

至于MODBUS只是通信協議的一種，就像漢語和英語一樣，就是一種交流的語言，一種機器之間交流的語言。那么在交流之前肯定要有溝通的橋梁吧，那就是傳輸媒介485或232或其他電氣規則，同一種協議可以用不同的傳輸媒介方式如485或232但是同一傳輸線路上不能同時存在兩種協議.
